手把手教你将坏充电桩改便携充教程

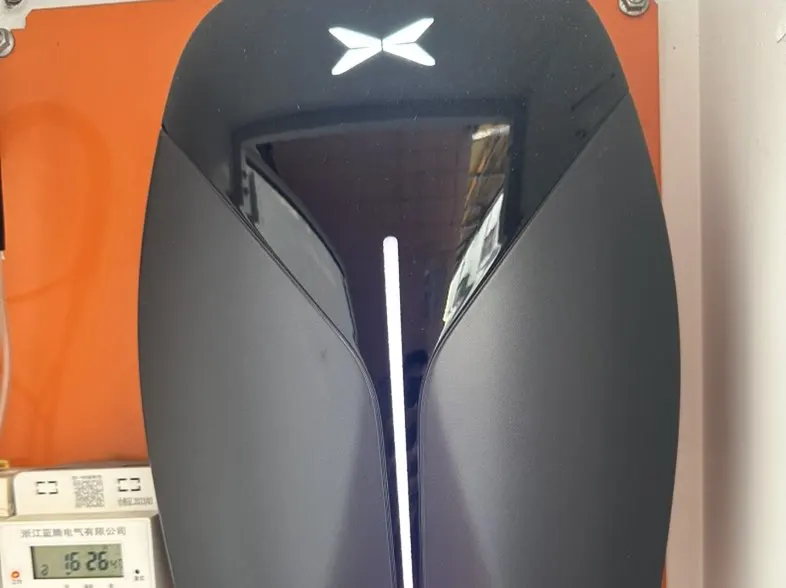

小鹏第一代充电桩，用了5年后，有小部分鹏友的桩不能正常充电。厂家检查后都会建议换主板或者换新桩。前两年我的桩也坏了，后来自己换了继电器又复活了（想了解怎样维修，可以关注我以前的文章）。这次我家坏了一个其他品牌的充电桩，这次我打算废物利用改造为便携充，可以放车上应急随车使用。
一、准备好材料。

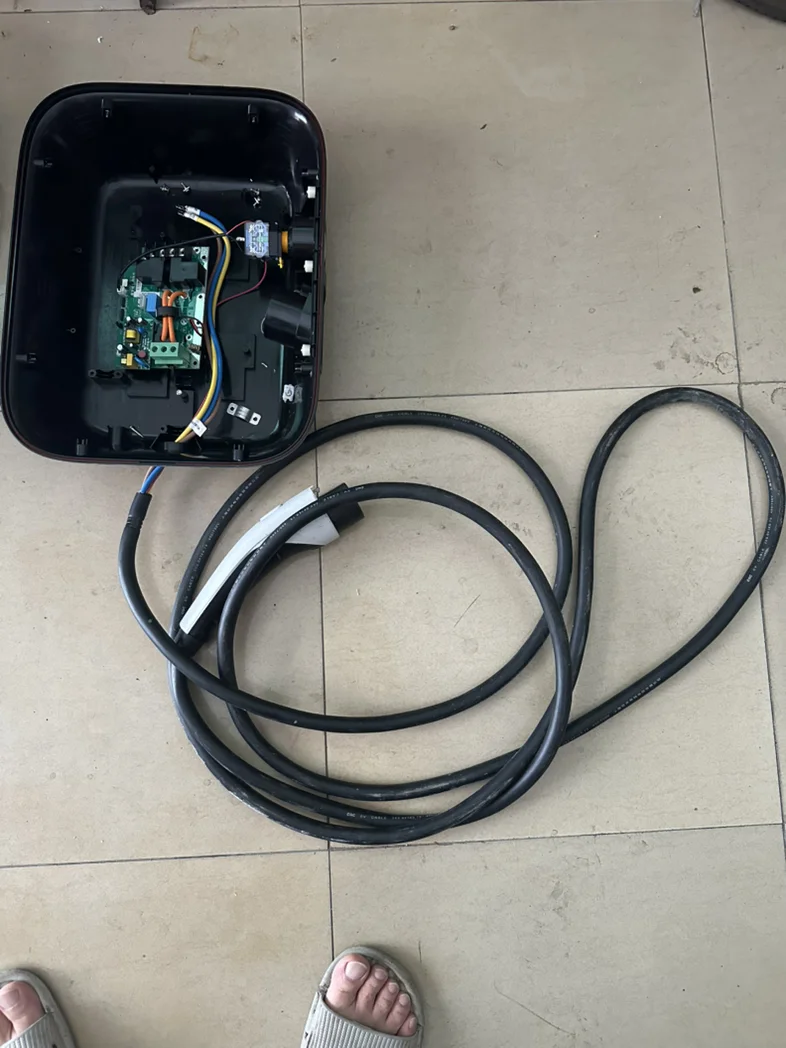

1、拆除旧桩的充电枪。

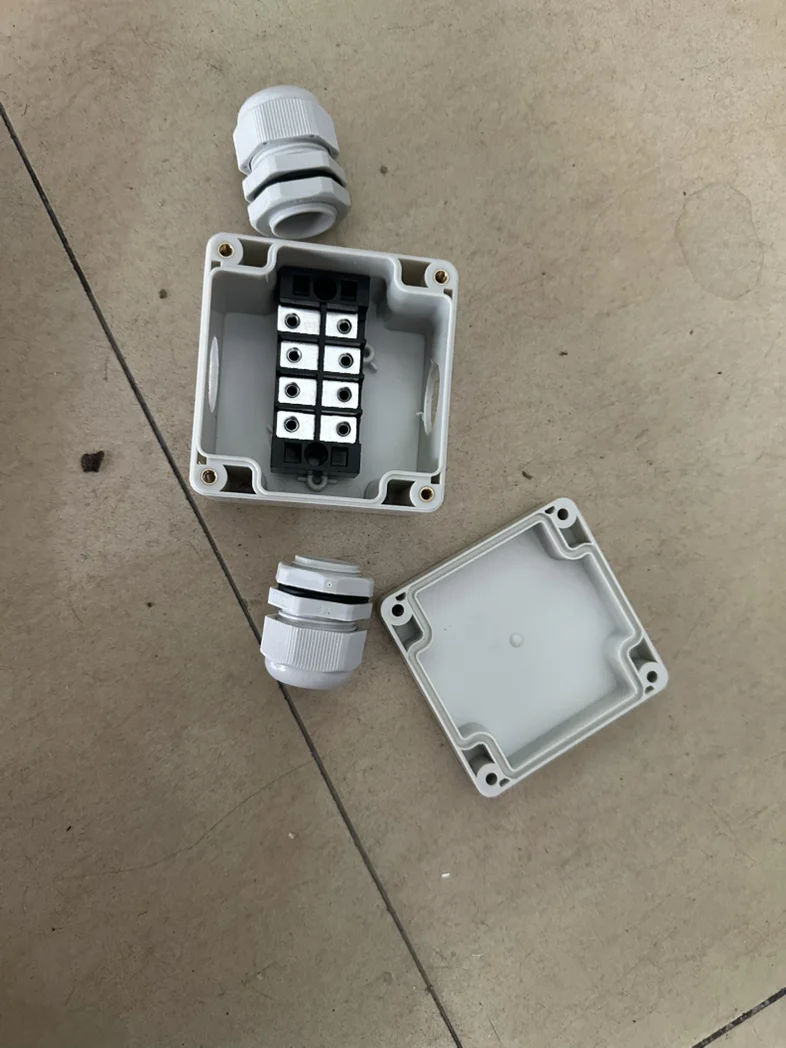

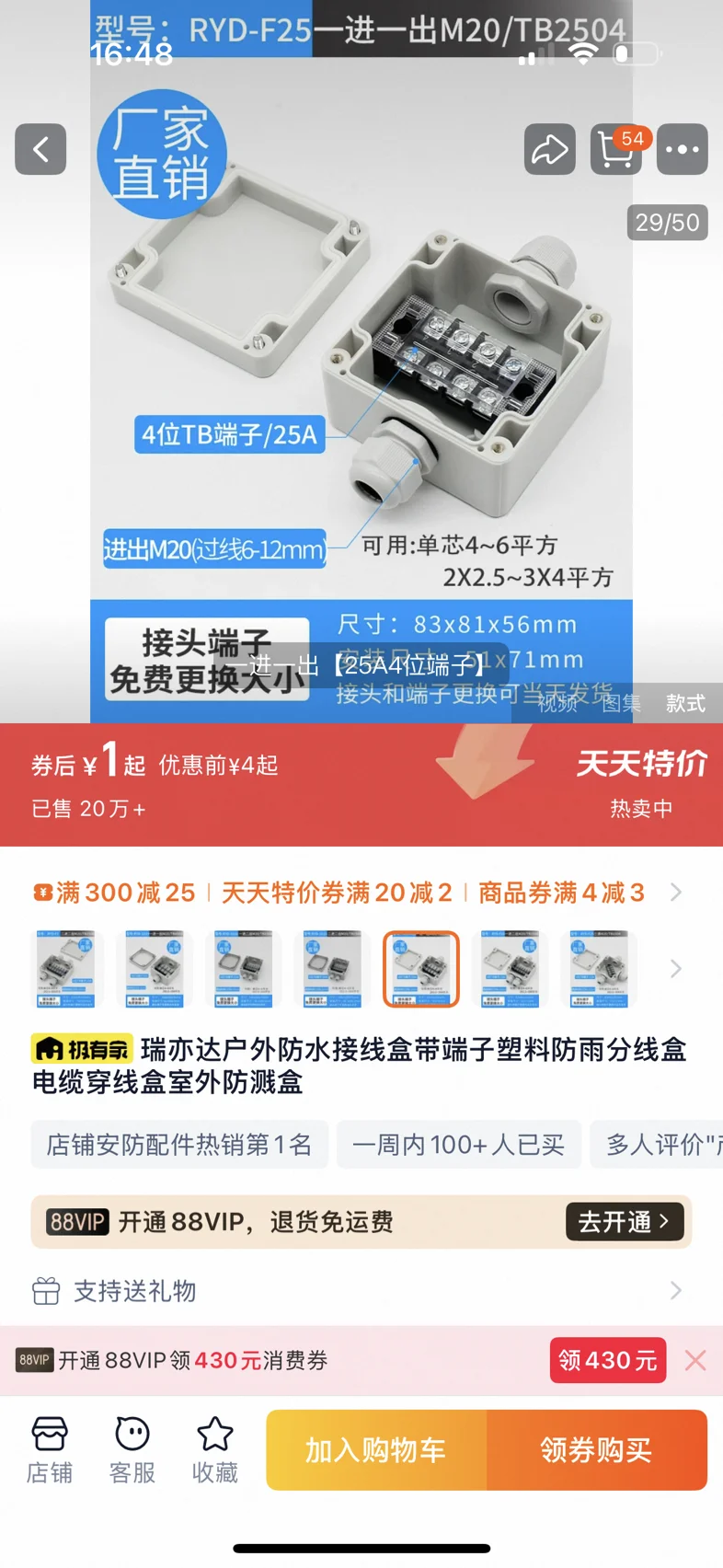

2、准备一个四线15A接线盒（网上购买）价格大约3元。

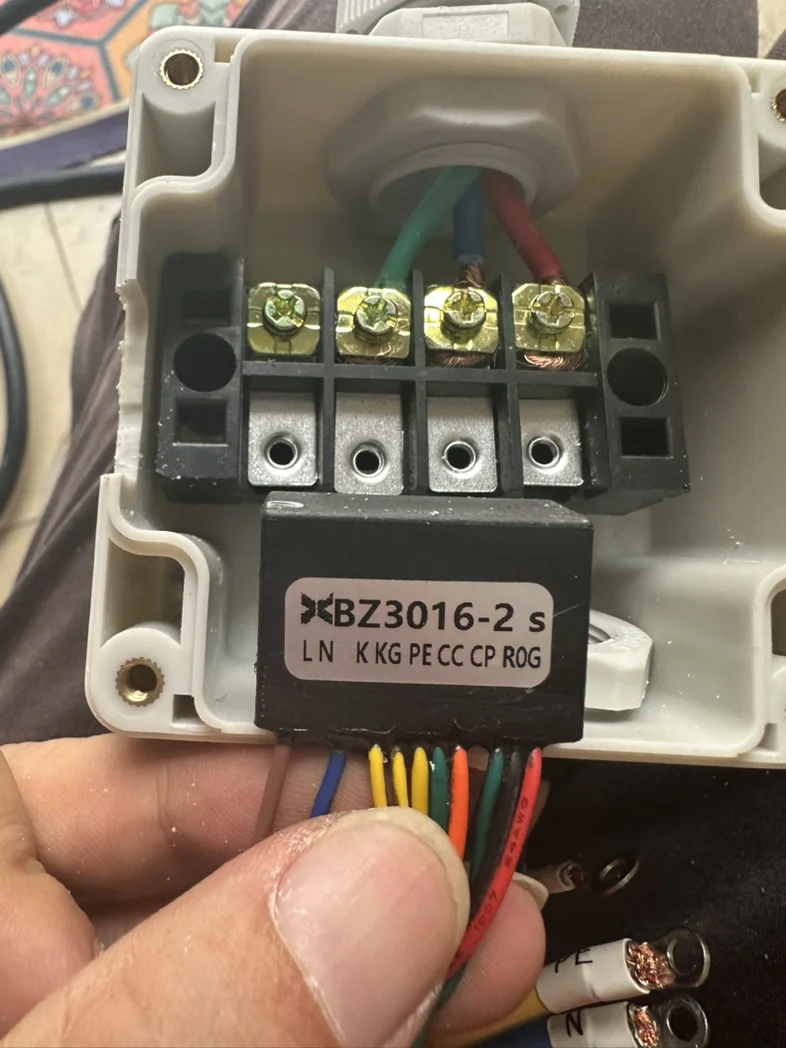

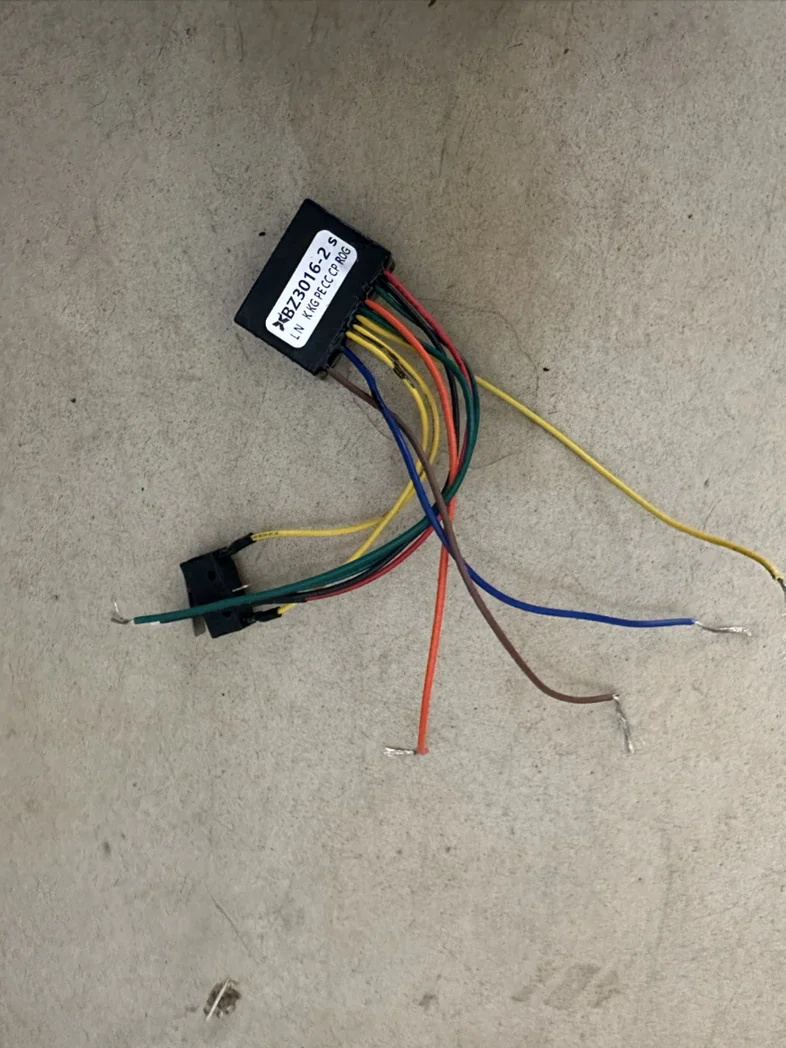

3、准备一个充电桩控制模块8A和16A（网上购买）价格一般22元左右。
4、一个16A带线插头。

二、接线（接线盒上对接4条线）
1、火线接火线L
2、零线接零线N
3、地线接地线PE
4、信号线CP

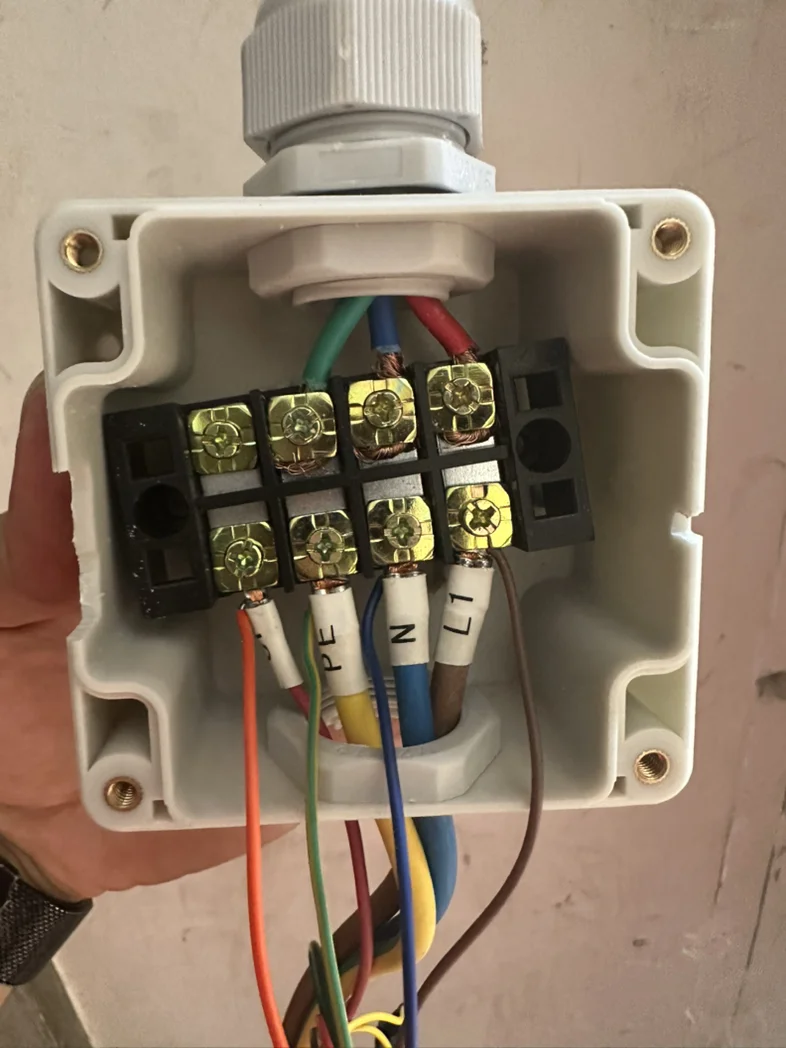

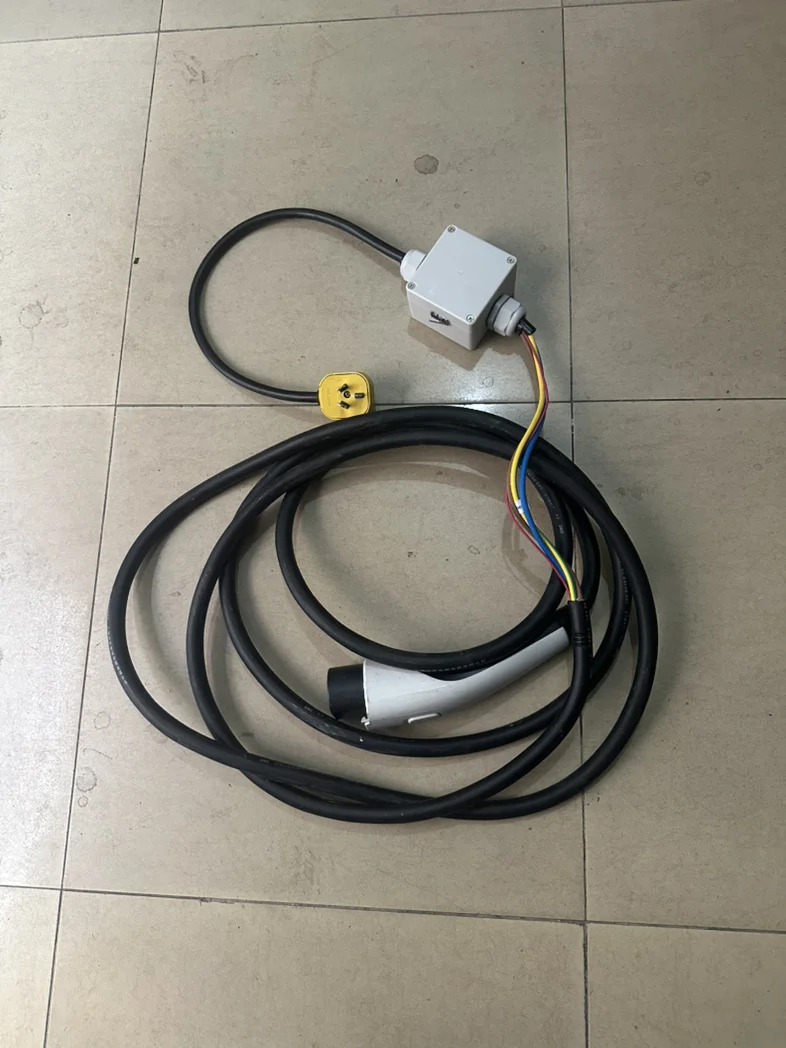

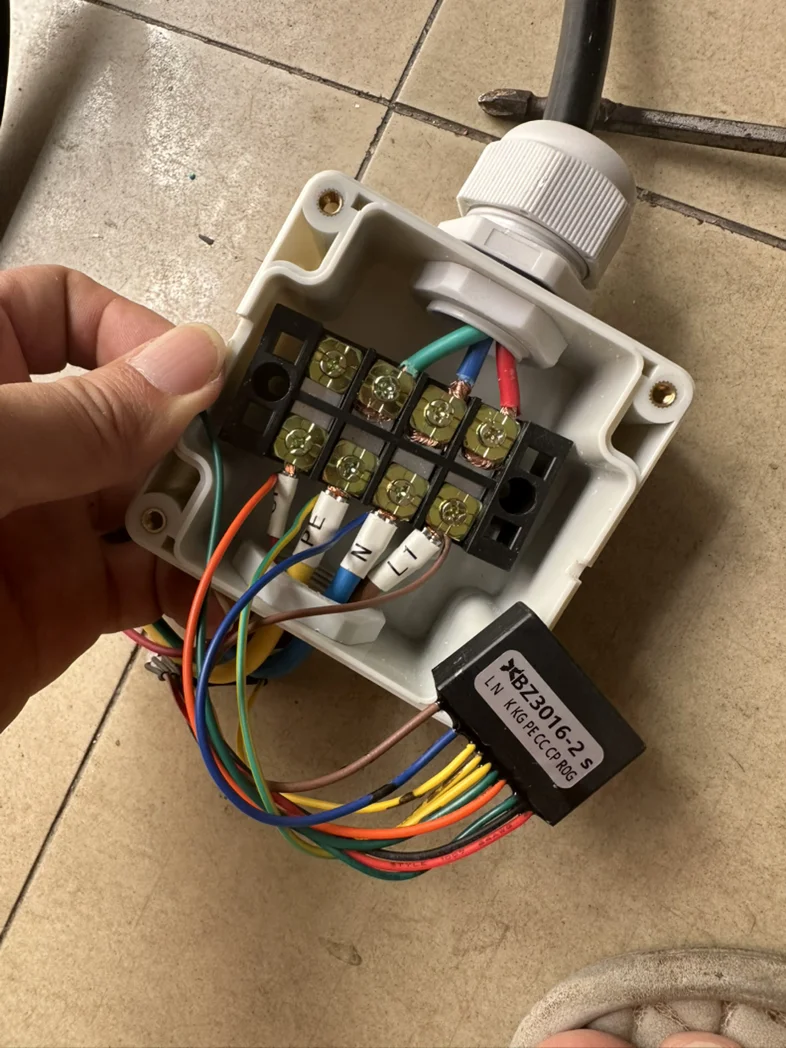

在接线盒上一边把电源插头的三根线接上（L、N、PE），另外一边对应的把充电枪头的四根线对应接上（L、N、PE、CP），控制器的对应四根线也接到充电枪线上。

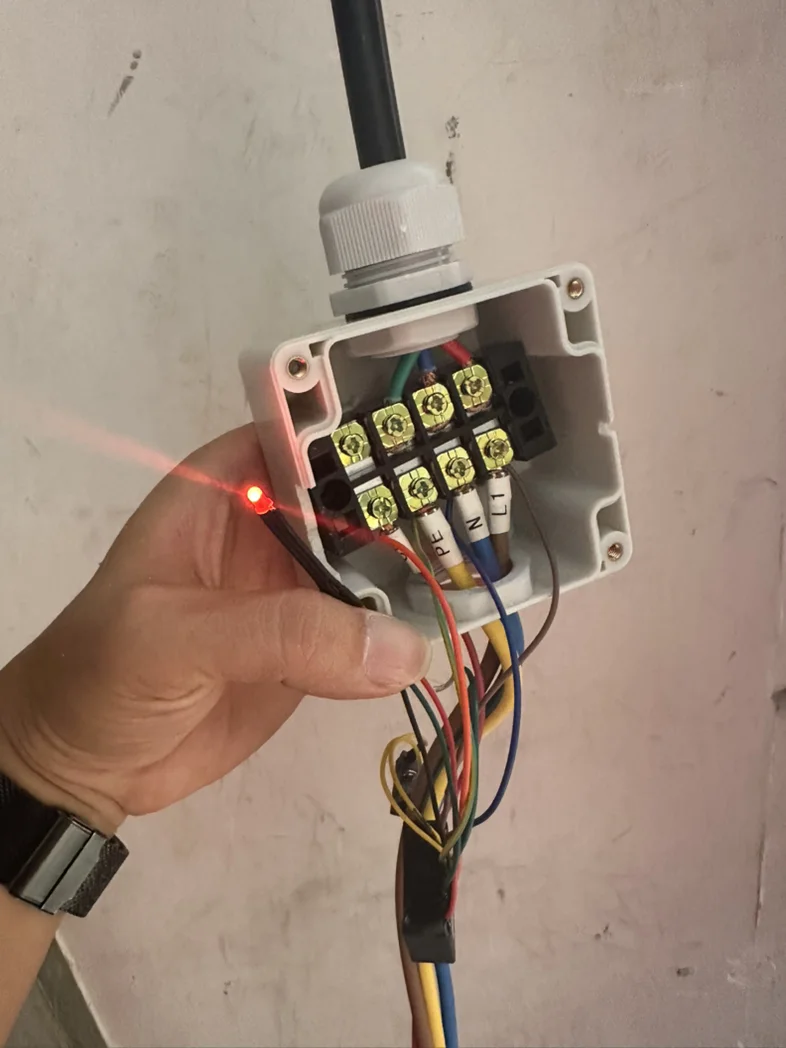

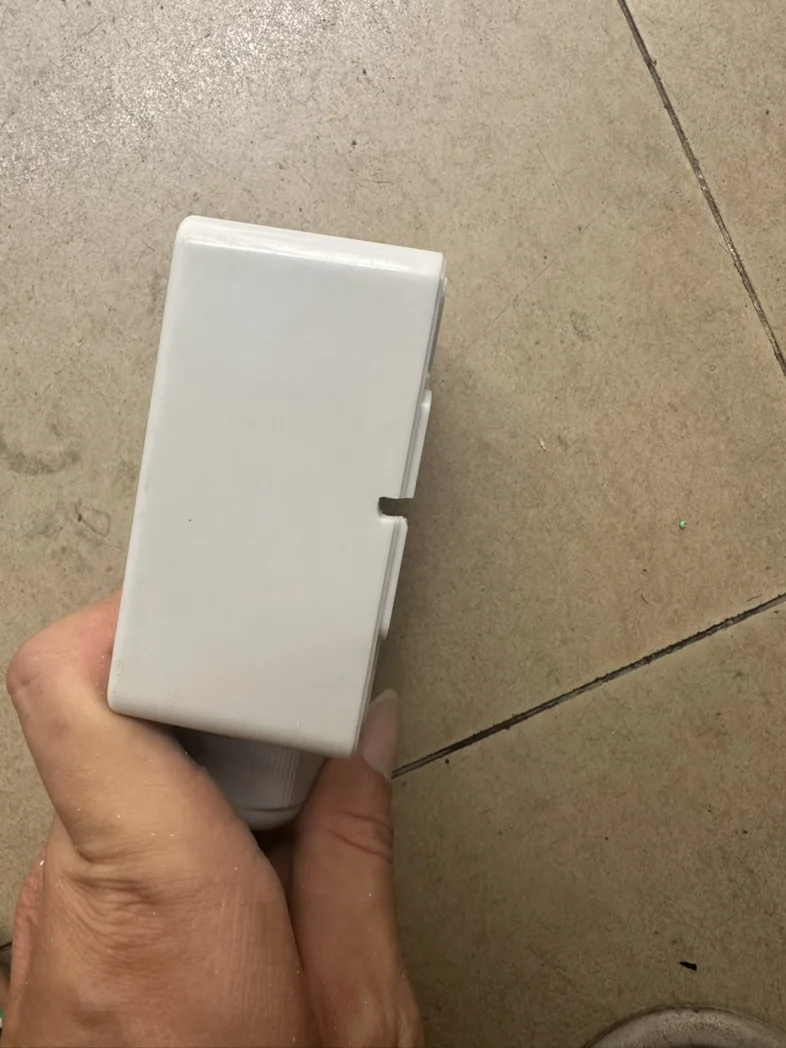

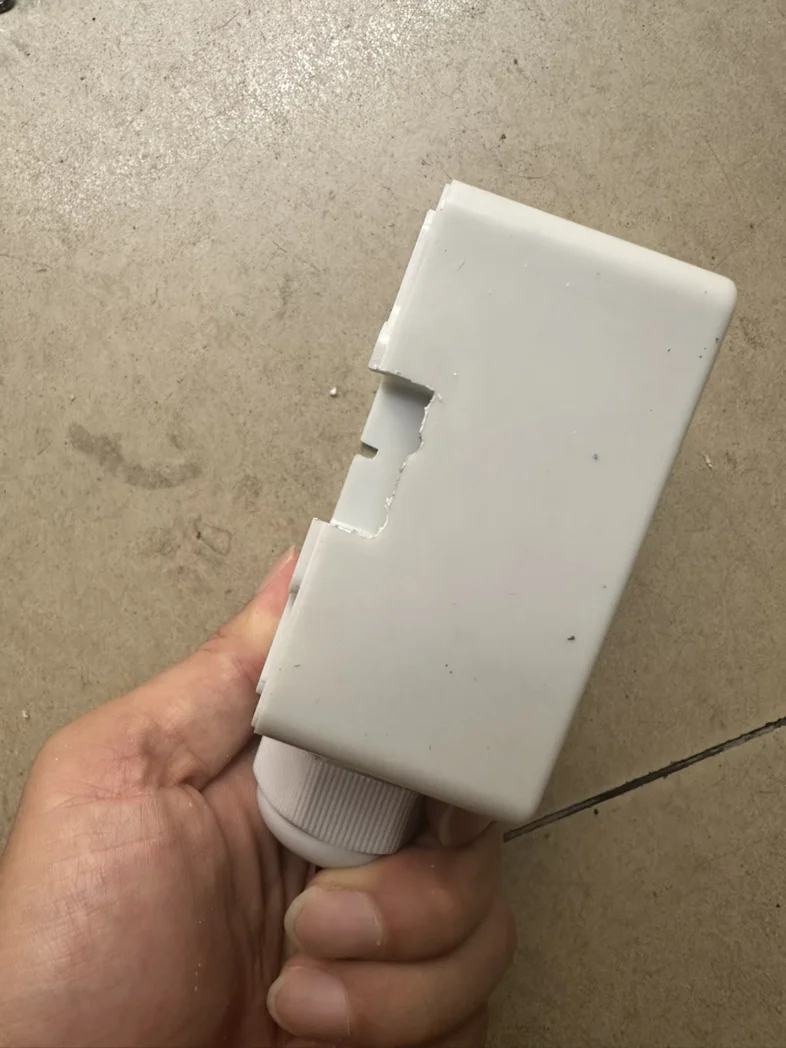

三、在接线盒两侧开孔，一个孔是安装充电桩控制器调节充电功率开关，一侧是充电桩控制器的信号灯。最好用用磨机来开孔，几十秒就搞定。

四、充电测试。

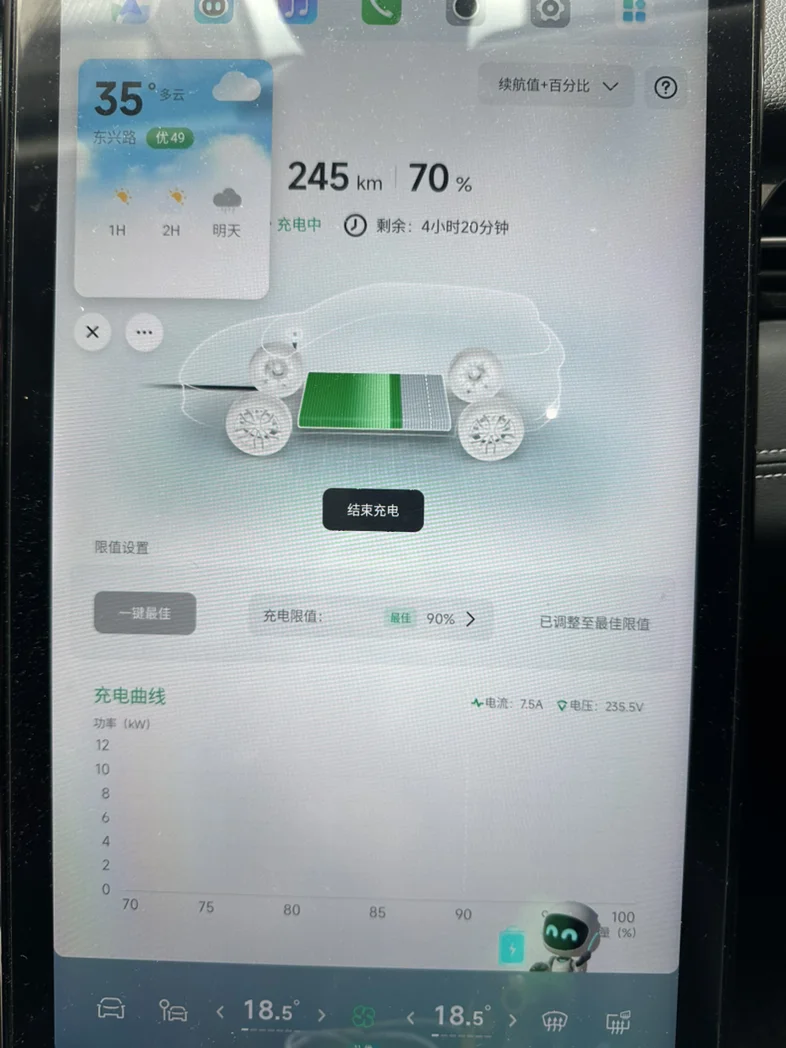

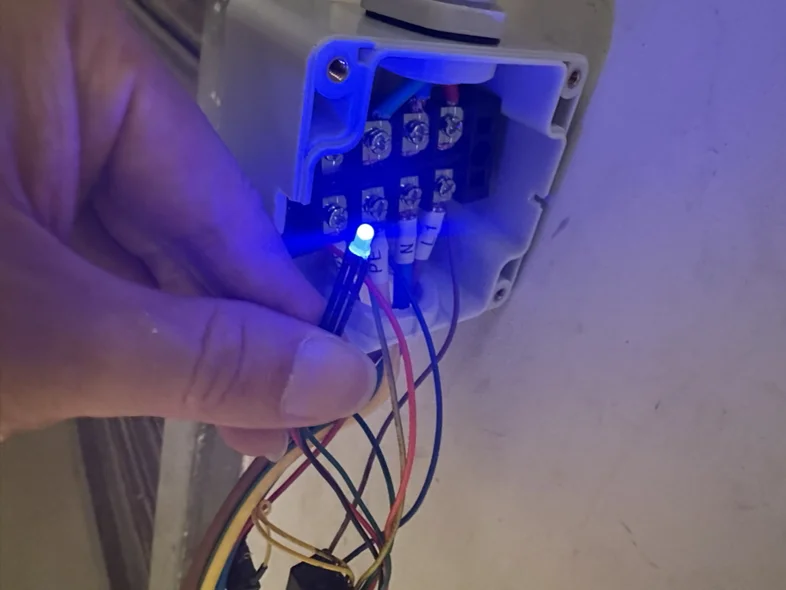

1、插上电源首先测试8A，信号灯亮蓝色，车辆的充电电流为7.5A。

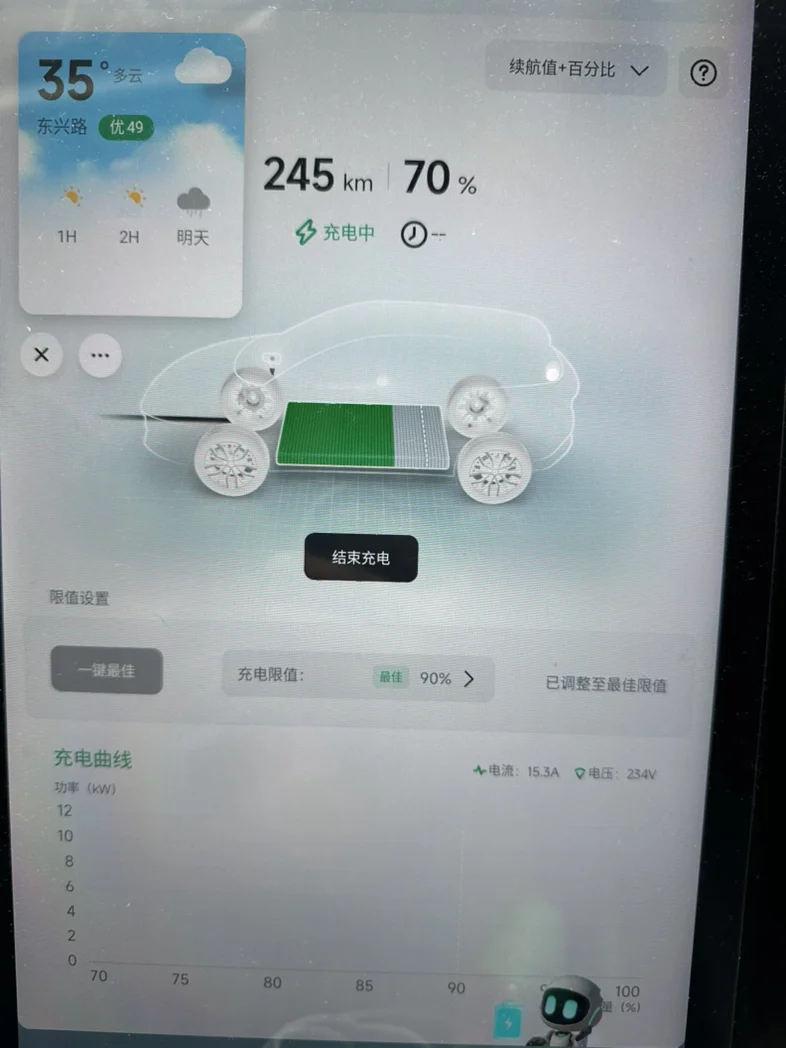

2、长按控制开关5秒，信号灯亮红色，车辆充电流为15.3A。
经以上测试，证明接线无误，充电电流符合控制器的技术要求。

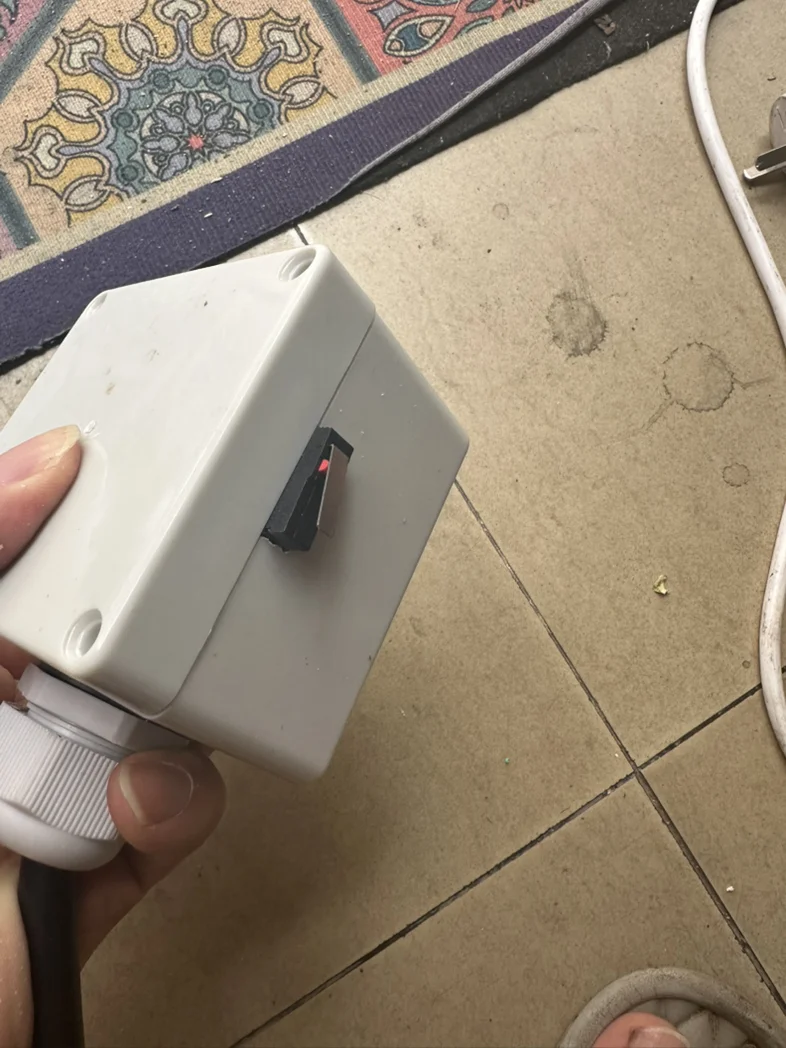

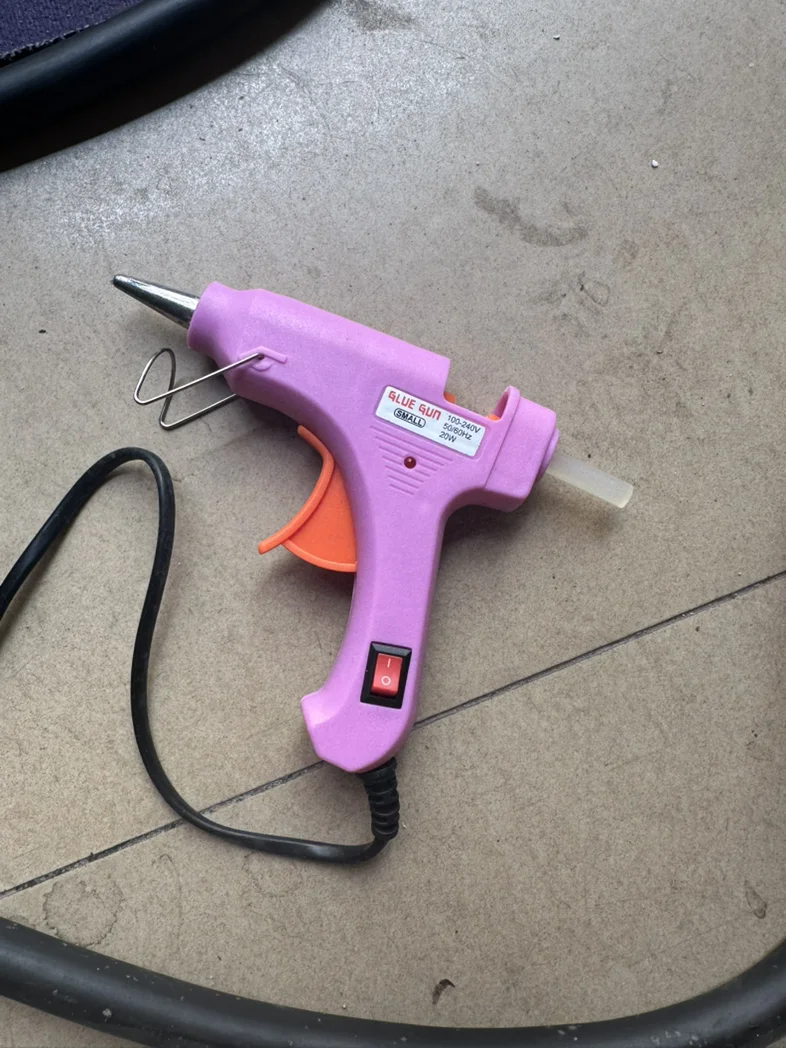

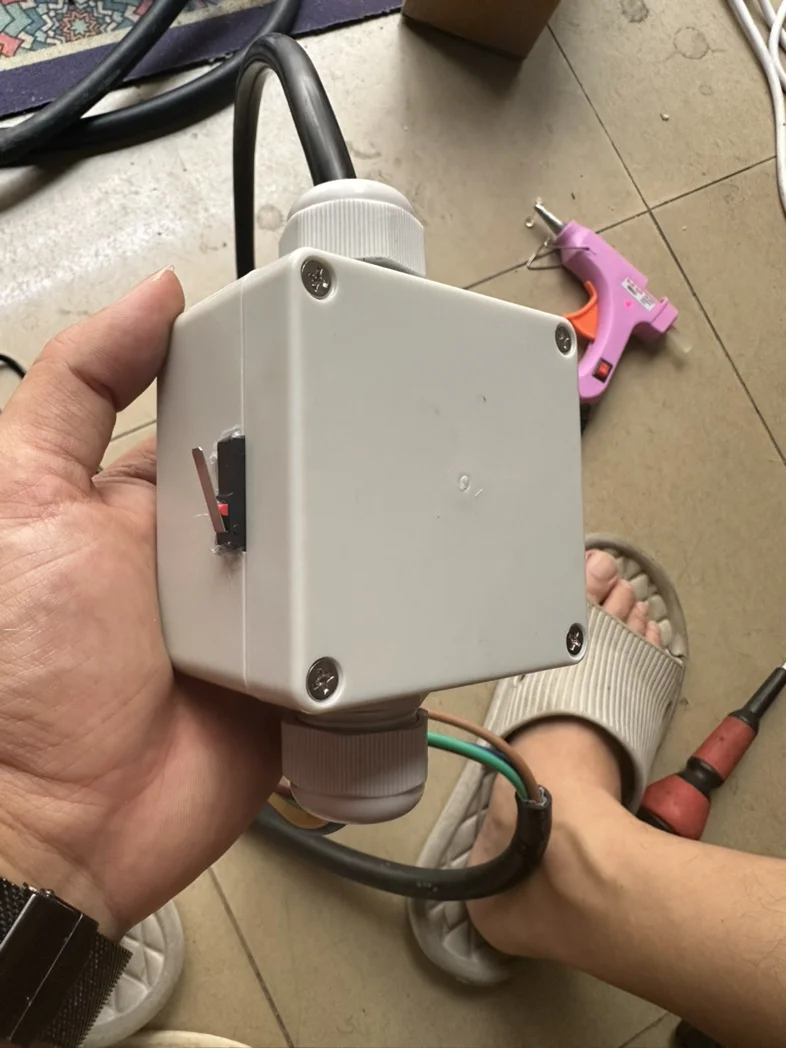

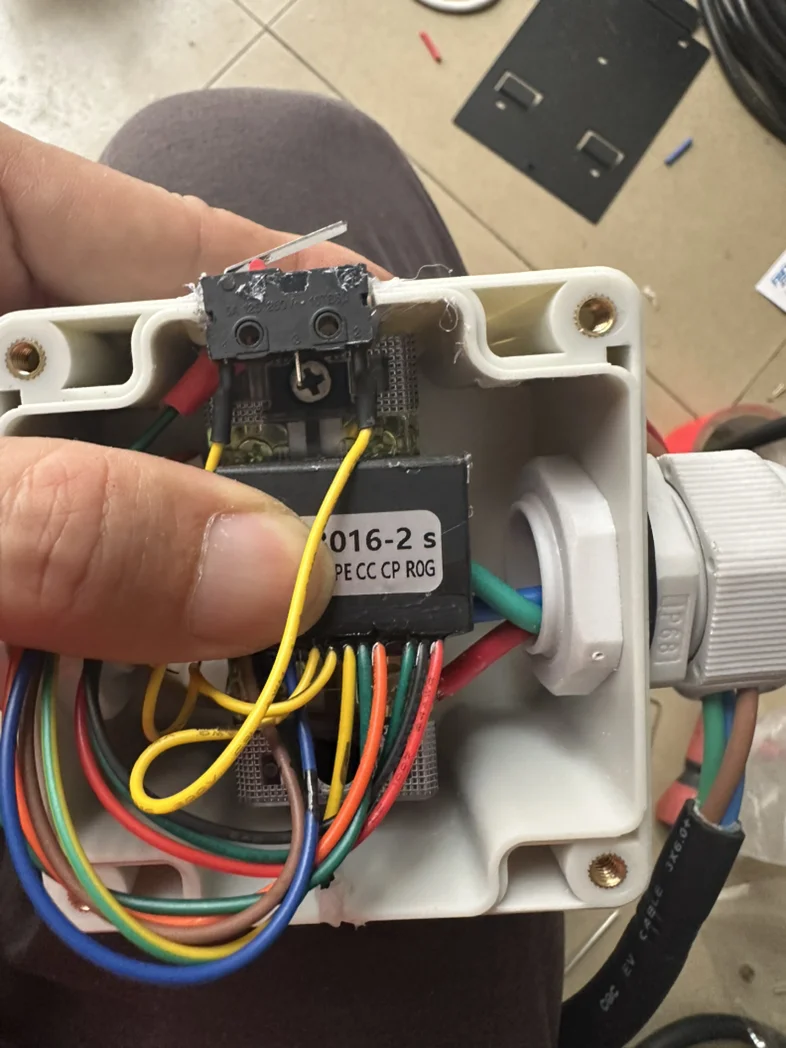

五、固定控制开关和信号灯。在接线盒两边打热熔胶固定开关和信号灯。

简单的接线就能把坏的充电桩改为便携充，改造成本不用30元，还能变废为宝，充电枪继续为车加电！
