小鹏G6改装凯迪拉克四代流媒体后视镜|自行安装过程

头像
-CJ-
05-26 17:17

**启蒙贴为小鹏社区的 @PUSWANG 的海康M1安装教程,在其相关安装的过程基础上进行分享,特此感谢。**
小鹏G6原车后视镜太小,贴完玻璃膜后在晚上基本看不到。刚好在4月发起了流媒体后视镜的众筹,本来都已经下单了,发现得6月才开始交付,所以开始留意后市场的流媒体后视镜产品。目前低延迟的主流产品基本是通过光纤的M1或者数字信号传输的信界、凯迪拉克第四代流媒体之类。目前海康威视M1画质和色彩和抑光能力应该是最优,但是有部分案例出现容易被基站干扰及有干扰智驾NGP天线的风险,只能pass掉;信界H10价格略高。但是有前后双录功能,小鹏G6自带行车记录仪功能,功能溢出;最后挑选性价比最高的凯迪拉克4代流媒体,这一代仅提供流媒体功能,LVDS信号传输,改装方便,唯一缺点就是改装的镜架略长,得适应几天。
准备工作:
凯迪拉克4代流媒体属于通用纯正附件,在海鲜市场找一家专门改装的商家进行沟通,老板人超级好,沟通了大半个月确认后摄像头支架位置及角度,专门定制适配支架,还帮忙接好后视镜和小鹏对插的取电口,改装好后镜架,全套下来600+,到手直接安装。

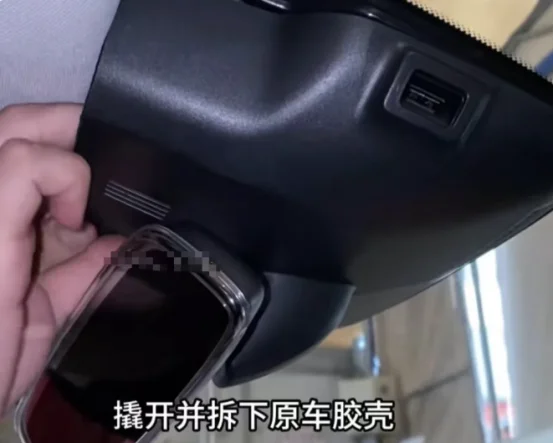

撬开塑料壳

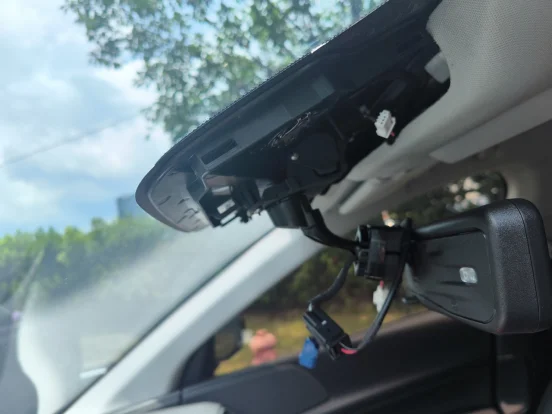

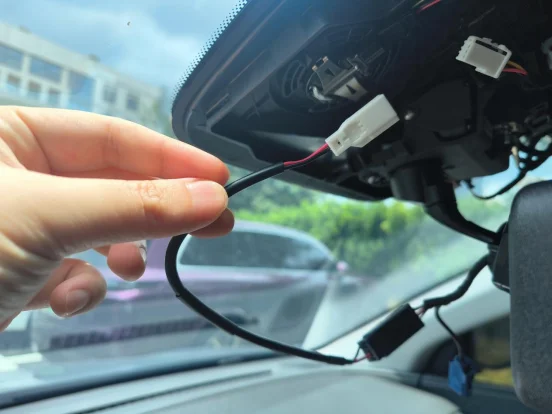

胶壳拆下来后,后视镜向左拧,然后后视镜光感插头拔下来即可(插头可能费事一点后面有卡槽扣住的,往插头方向顶出来)

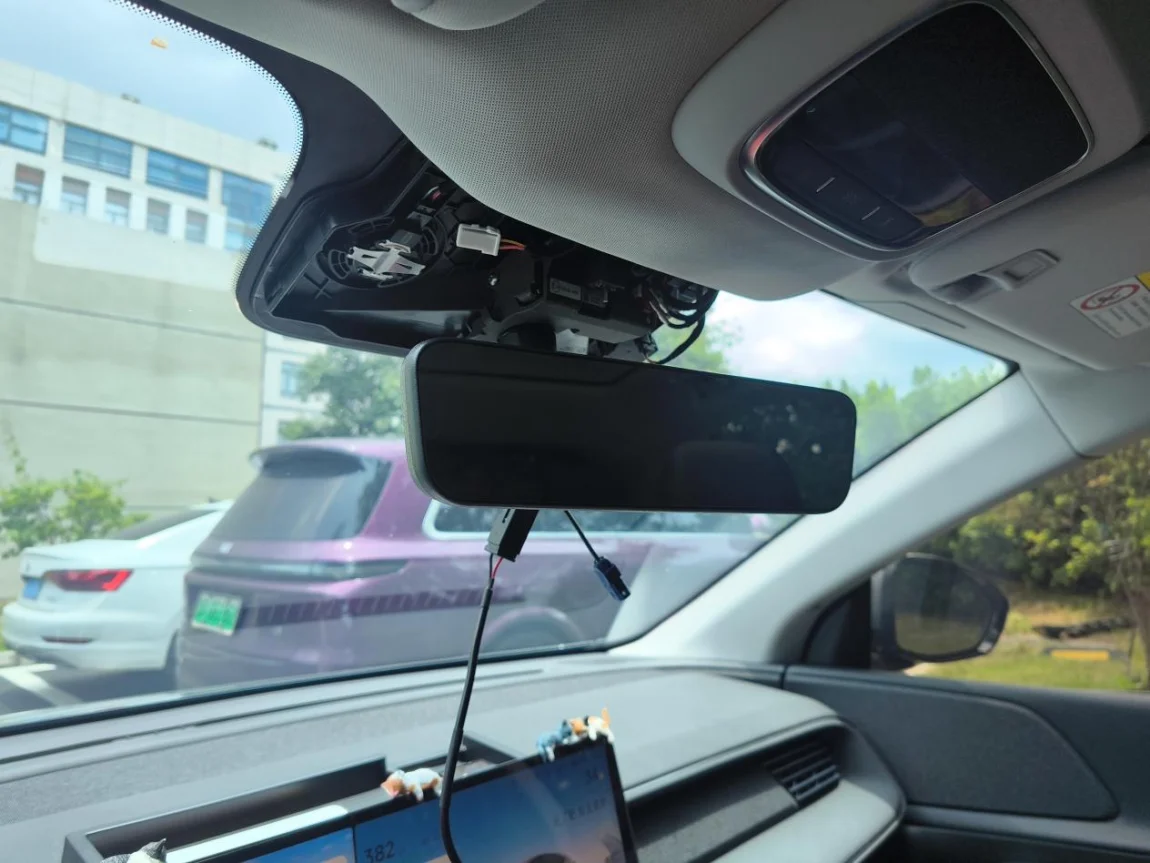

这边装好后视镜接一下摄像头测试一下是否正常通电是否正常显示。
确认没问题后就可以开始后摄像头走线。

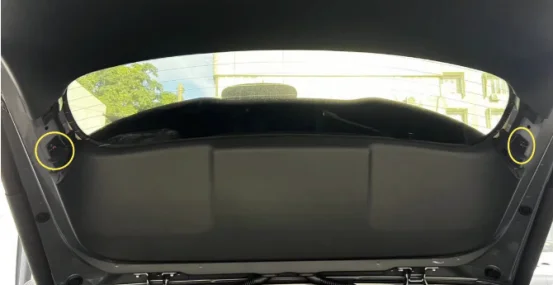

后门两边装饰板用卡扣固定,用胶撬棒在中间一顶就起来。然后挑开中间的饰板卡扣。

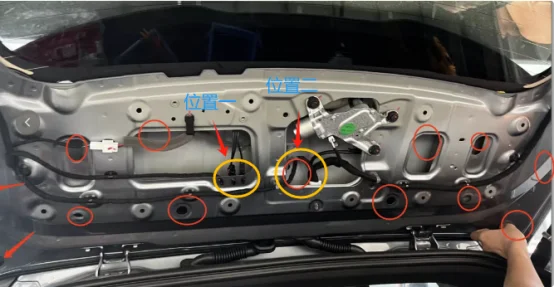

四个塑胶垫也要拆下来。

如果手比较大,可能需要卸下背板螺丝顶起来穿线,我这边手刚好能伸进去,所以就没拆开。

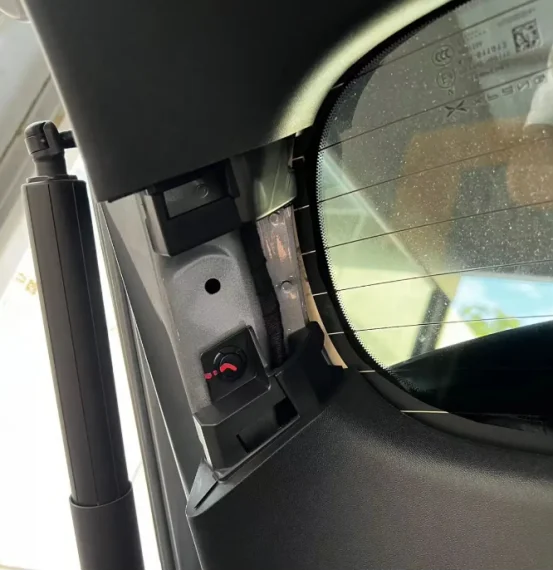

有两个位置可以穿线,位置一为4G天线和其他信号线的出口,位置二有一条供电线,用防水塞堵住,位置二出去方便一点,可以在防水塞边个戳个小洞(安装好后封板前再打上防水胶密封效果更好),先把延长线和摄像头的信号线的外壳卡扣拆开,穿出去接上后,绑好胶带再拉进来,这样重新套上外壳卡扣固定在里面就不怕长时间淋雨。

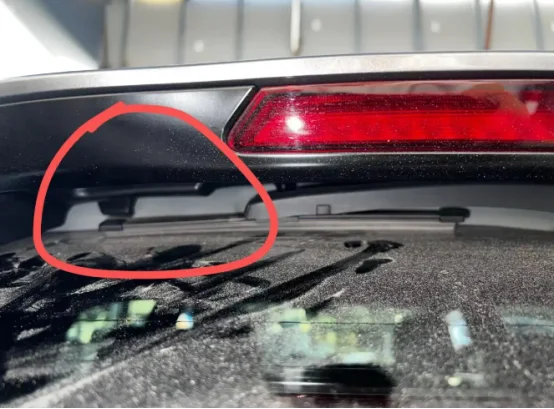

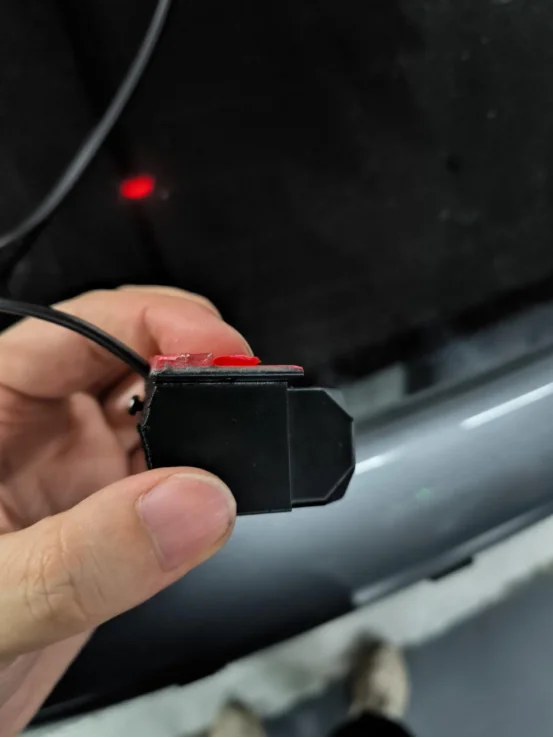

摄像头大概粘在这里需要确保雨刮不会碰到线跟摄像头。

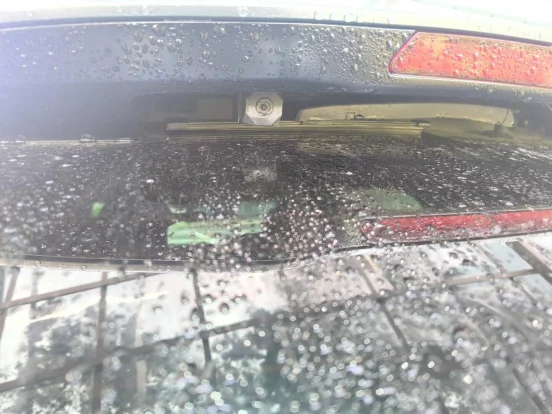

由于我量的位置不太精确,当时才发现角度略低,垫多2层3M胶角度才刚好,已反馈给老板,后续想安装的车友应该可以用到改良版。

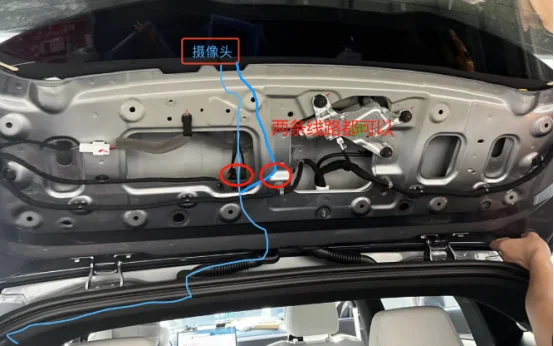

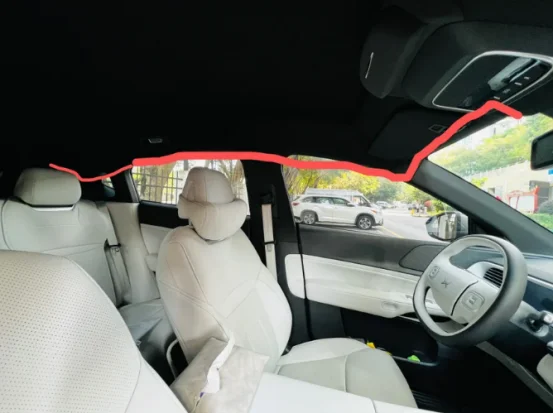

内部走线图:

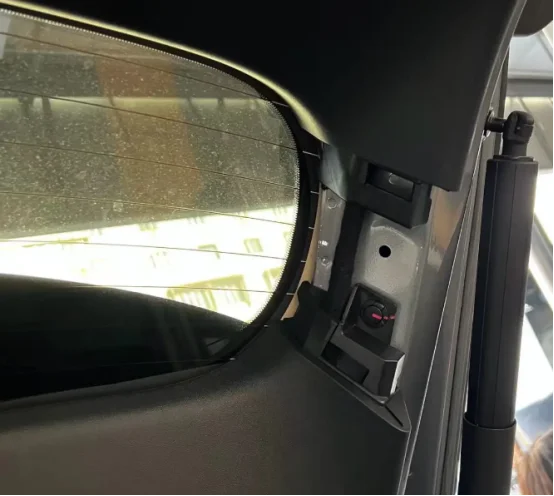

信号线藏在接缝处即可,车门位置可以拉开胶条后塞入。

确保没问题了,把所有的东西复原就完成。流媒体摄像头可以上下调节、亮度调节以及远近调节。

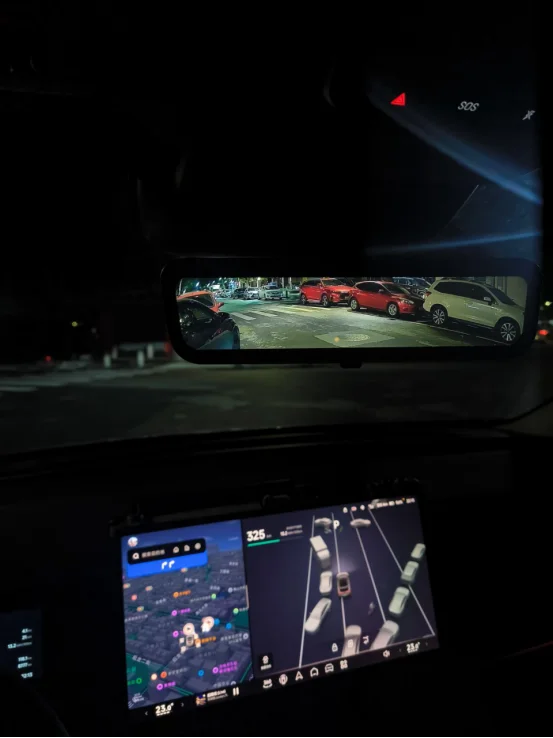

晚上效果比模拟信号的行车记录仪好多了。
