成品家用直流桩太贵(咱们自己手搓一台)

本想偷懒网上直接买台成品家用直流桩使用，网上翻找一圈要么太贵，要么后期无法升级功率。专业对口的P主只能自己动手搓一台了。

先找供电局大哥来安装电表，初次报装申请120kw电力(P主想直接上大家伙)，供电大哥一度怀疑我要在车库开工厂。最后软磨硬泡只允许最高报装40KW电力😤。测量电表安装处到车库60多米，精打细算P主决定使用YJLV3*50+1*25架空铝缆(12块1米)。

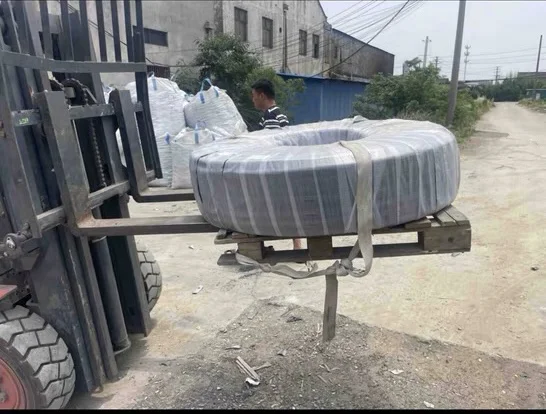

😎电缆到货，质询了当地电力施工团队安装费用太高。为了节约开销决定自己施工铺设电缆(P主个人电力施工资质齐全，如观众老爷们也想自己动手需考虑情况物业是否同意)。

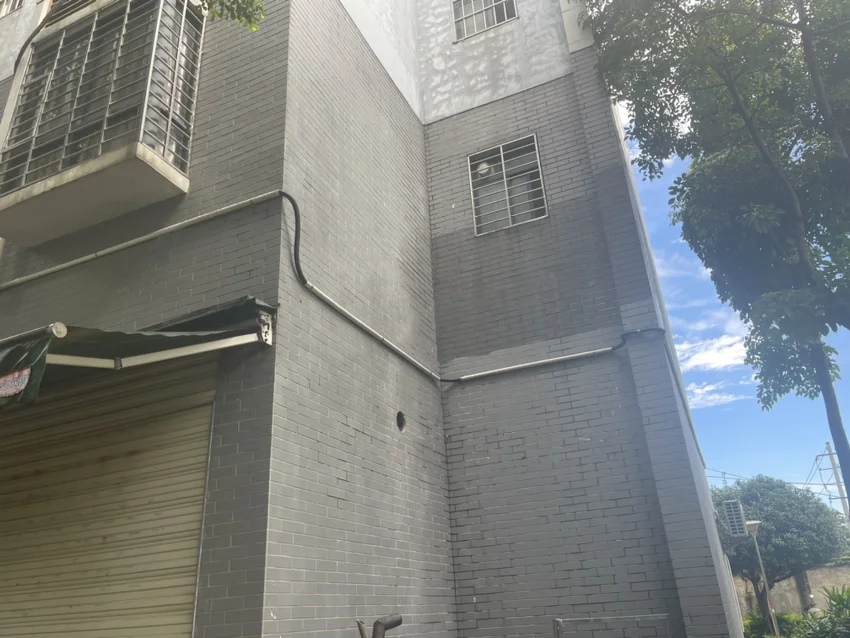

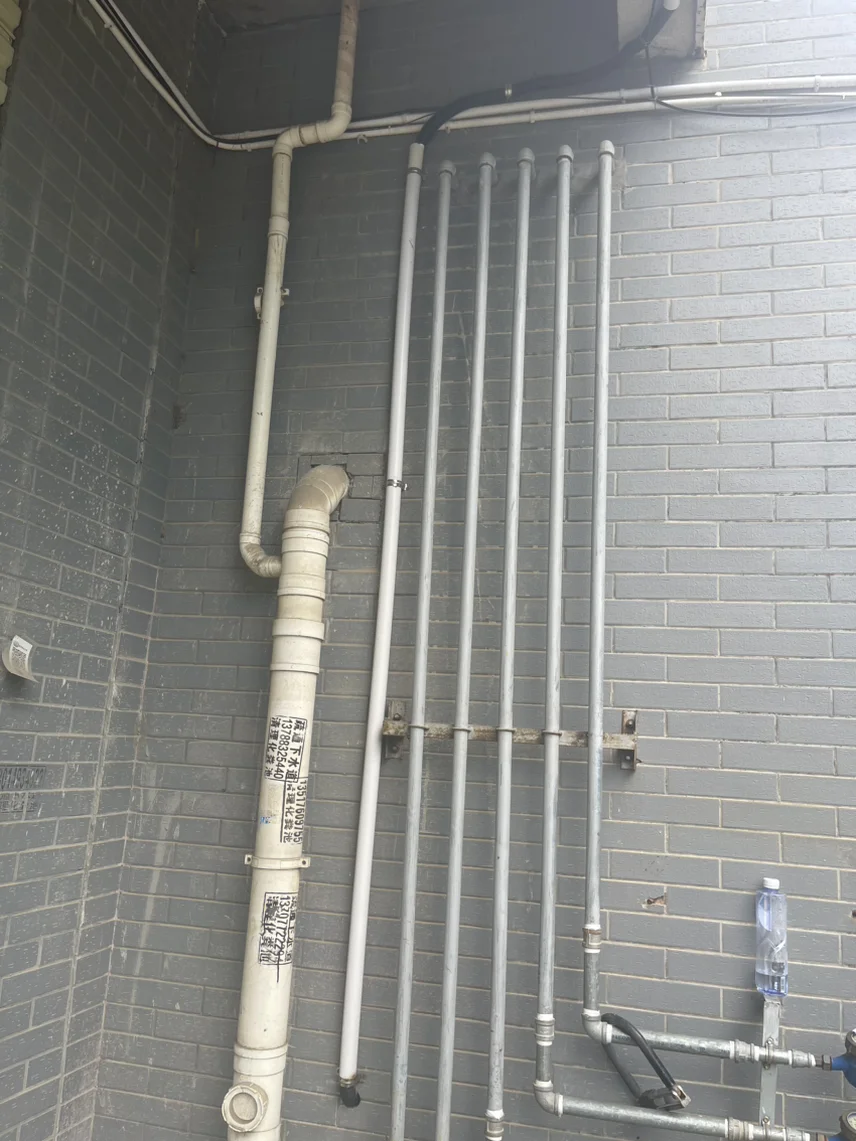

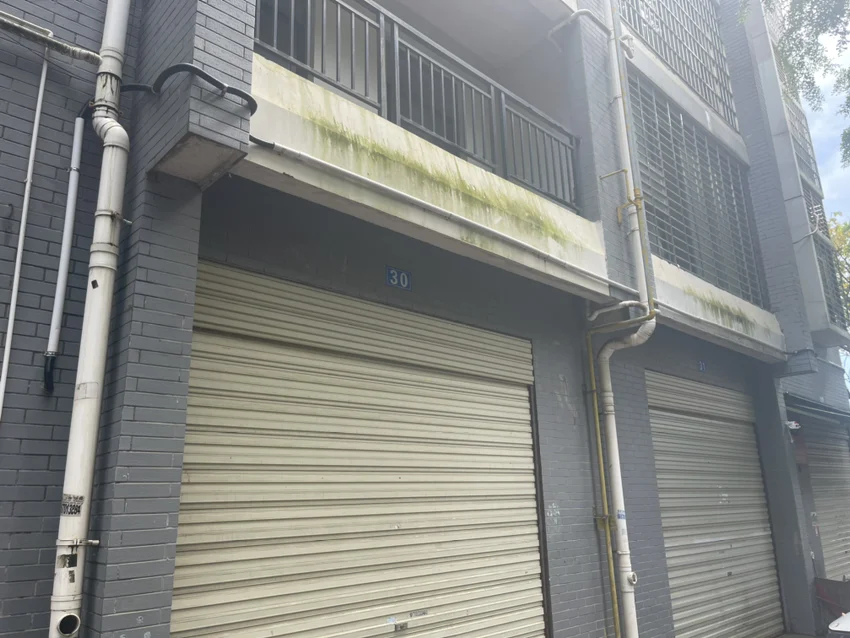

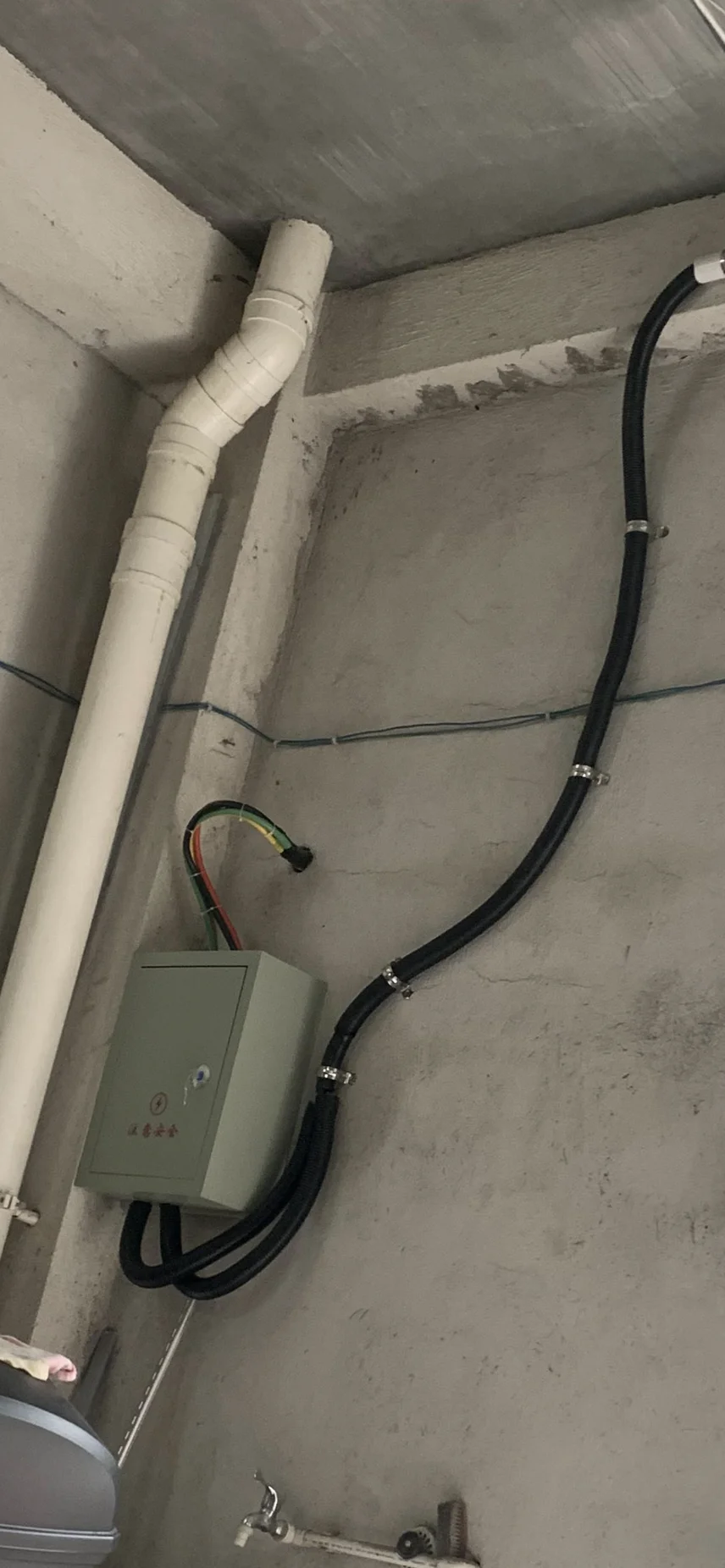

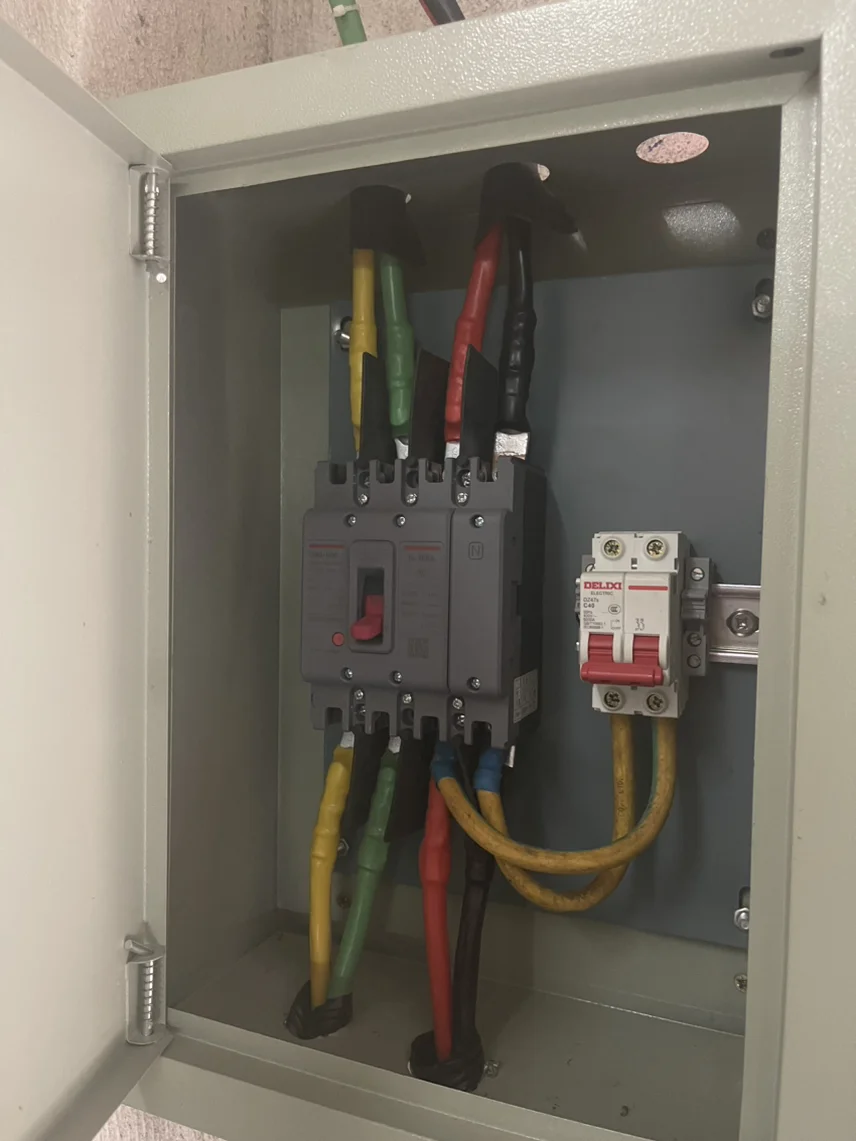

叫上万能的老父亲帮忙，电缆采取走墙套pvc-u管铺设，弯角处使用阻燃金属软管走线，方便后期维保。两人一天搞定铺设电缆，车库内弄个简易电箱方便后期接入其它设备。

接下来就是考虑使用什么充电机柜和充电主控板方案。机柜外壳网上五花八门共同点就是单个够买太贵，运费更是一笔不小的开支。偶然一次到朋友家里玩看到闲置的监控网络15U机柜🤔有了大胆的想法果断白嫖带回家。

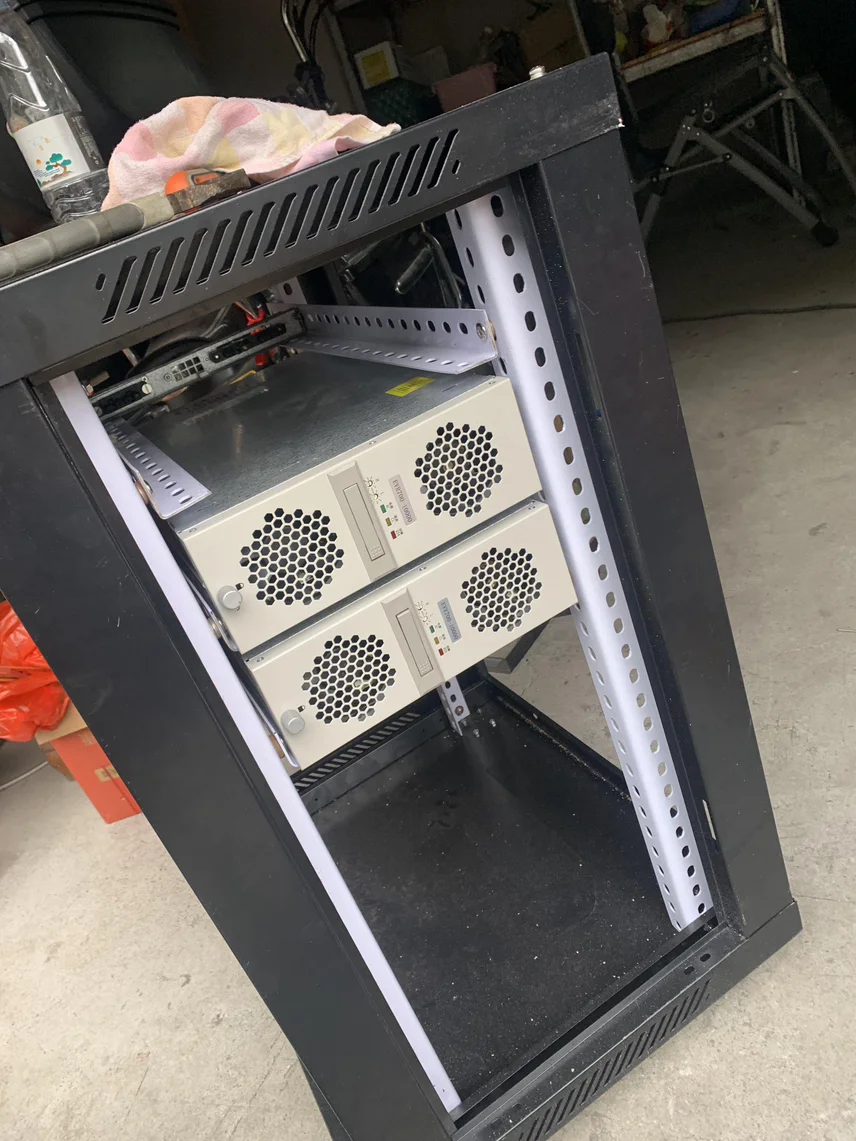

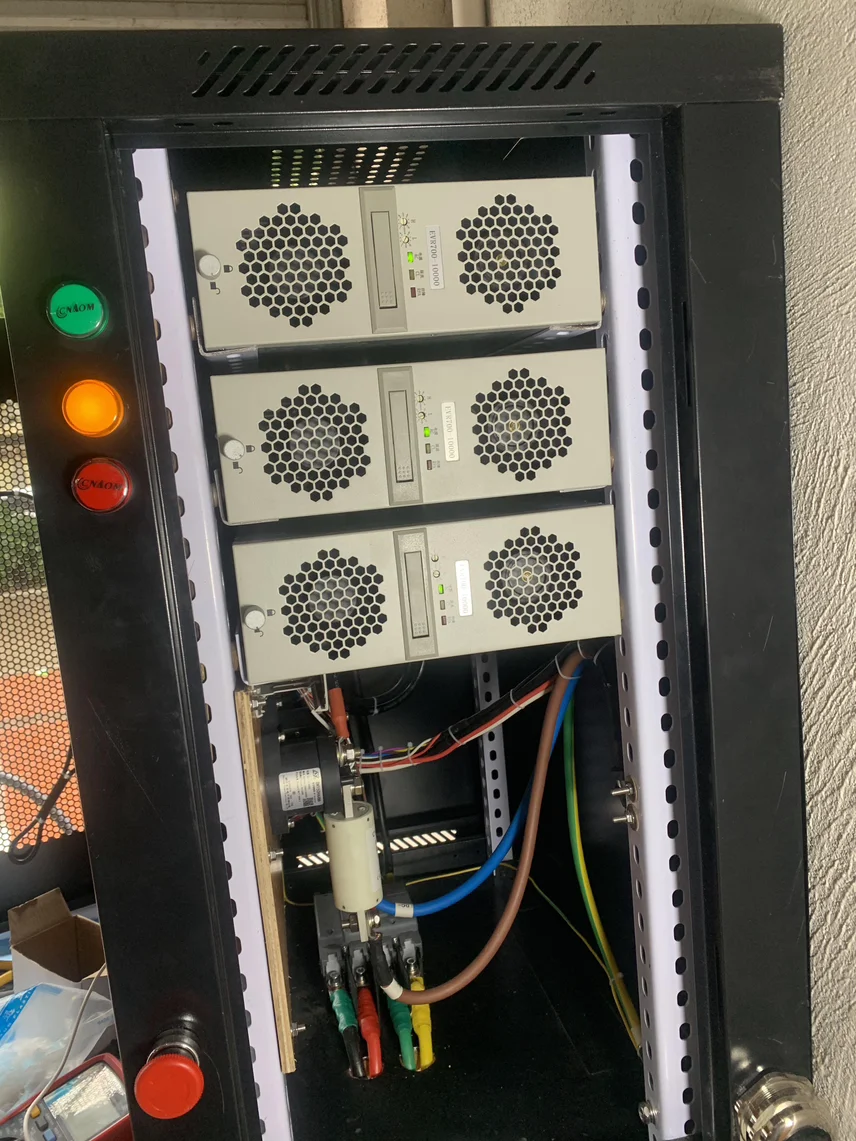

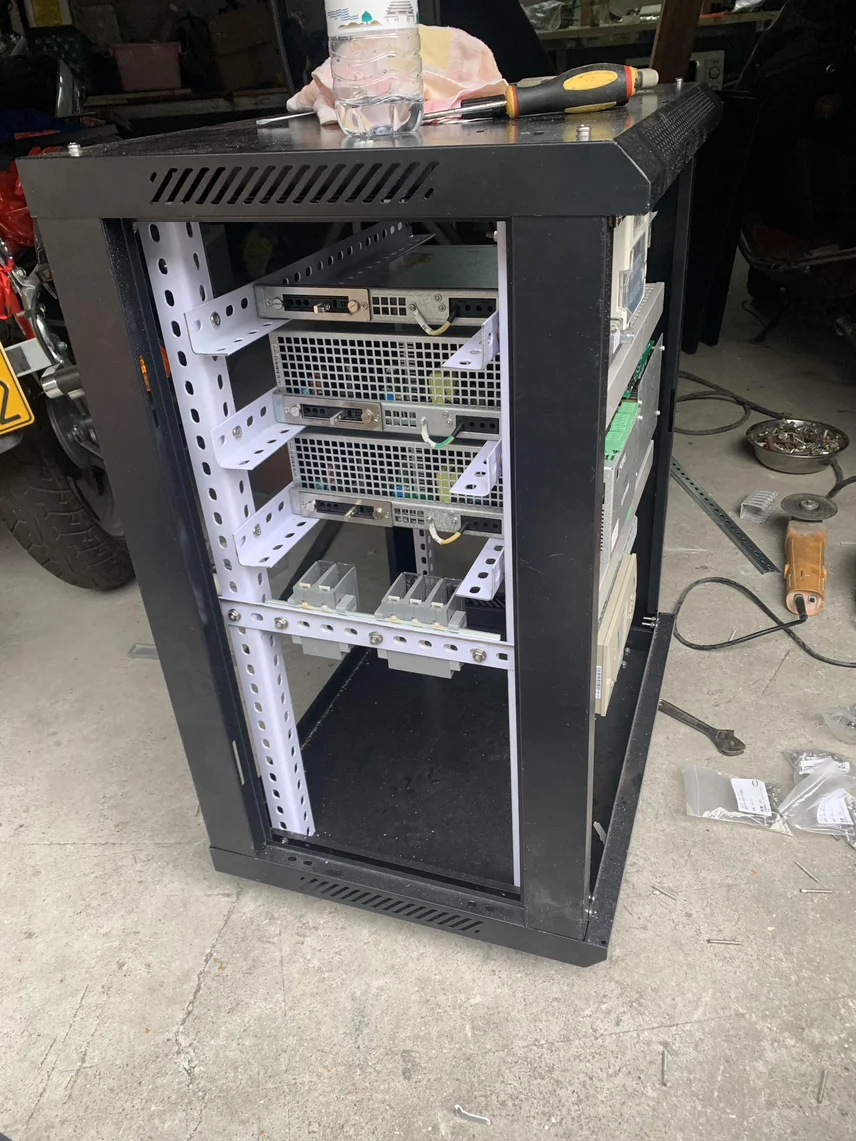

每天逛海鲜市场寻找合适的充电主控方案，最后决定采用英可瑞公司的方案：主控板：DMT80480C070-07WT交直流检测模块：IARM-DC30非车载充电主监控：IARM-EC32B充电模块：EVR700-10000掏回来了一大堆元器件，设计外形方案充电模块必须方便插拔，日后好进行维护。

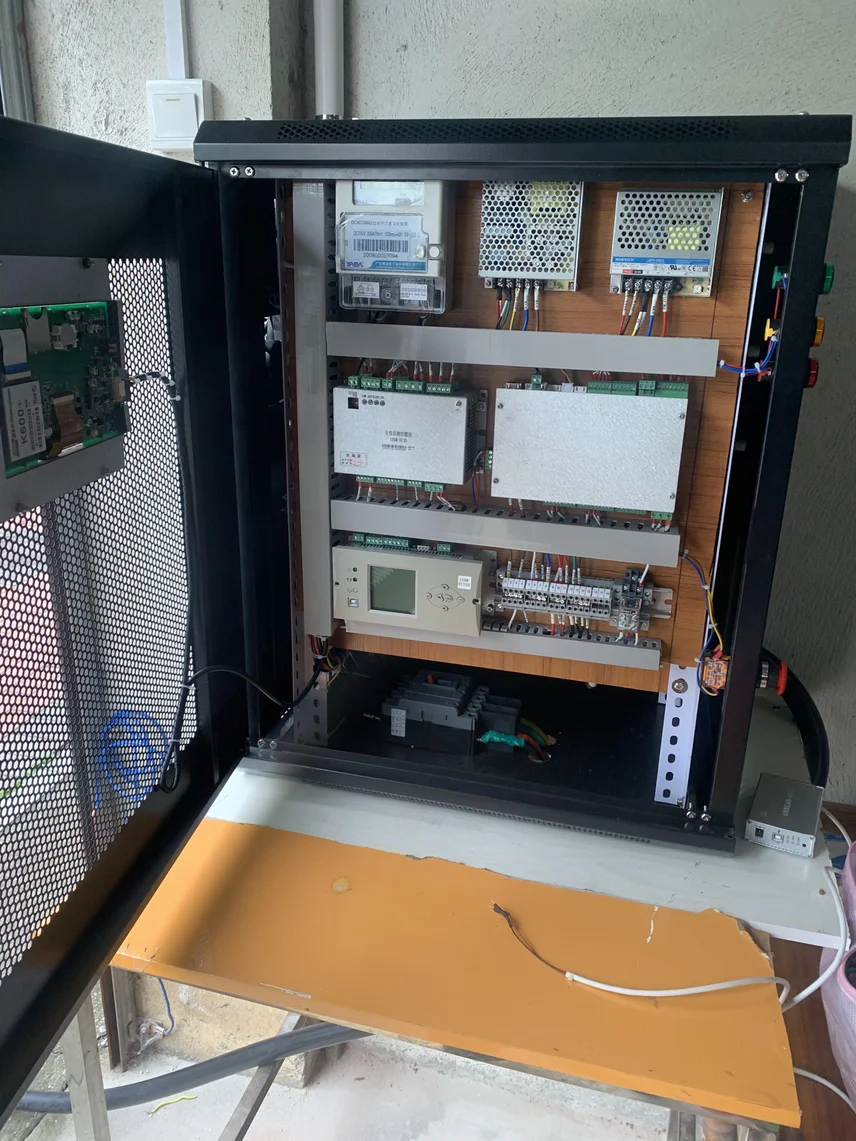

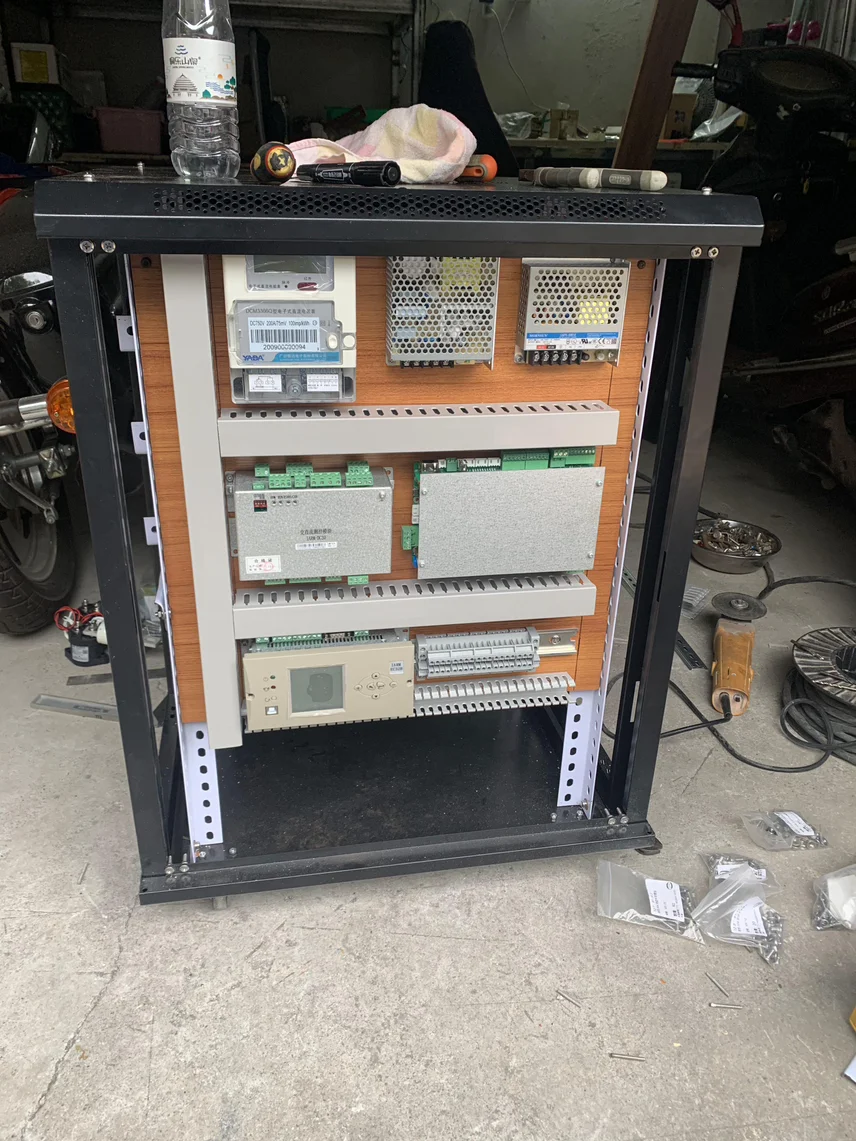

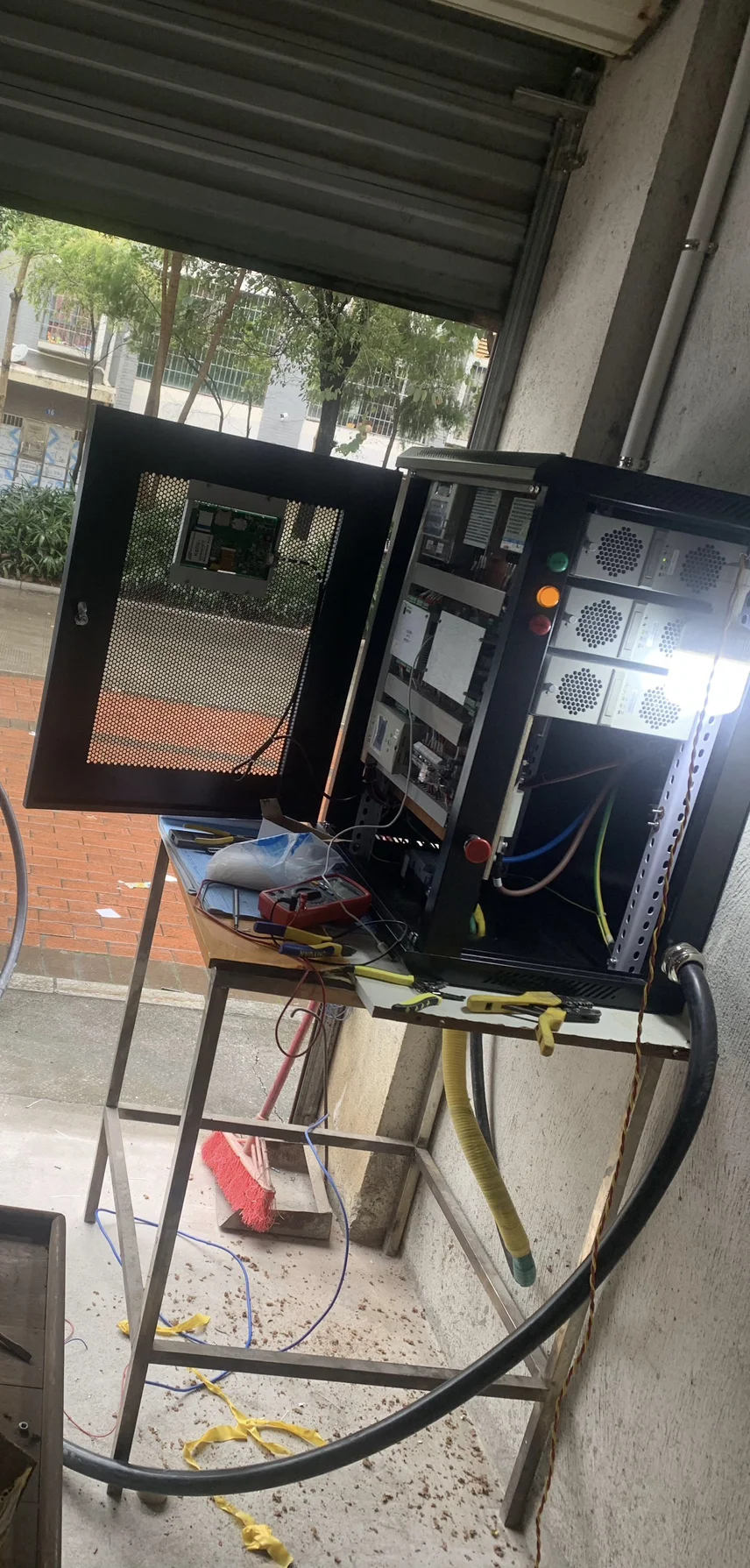

接下来就是枯燥的元器件装配、接线、调试步骤了😩前前后后靠下班时间弄了一个星期。

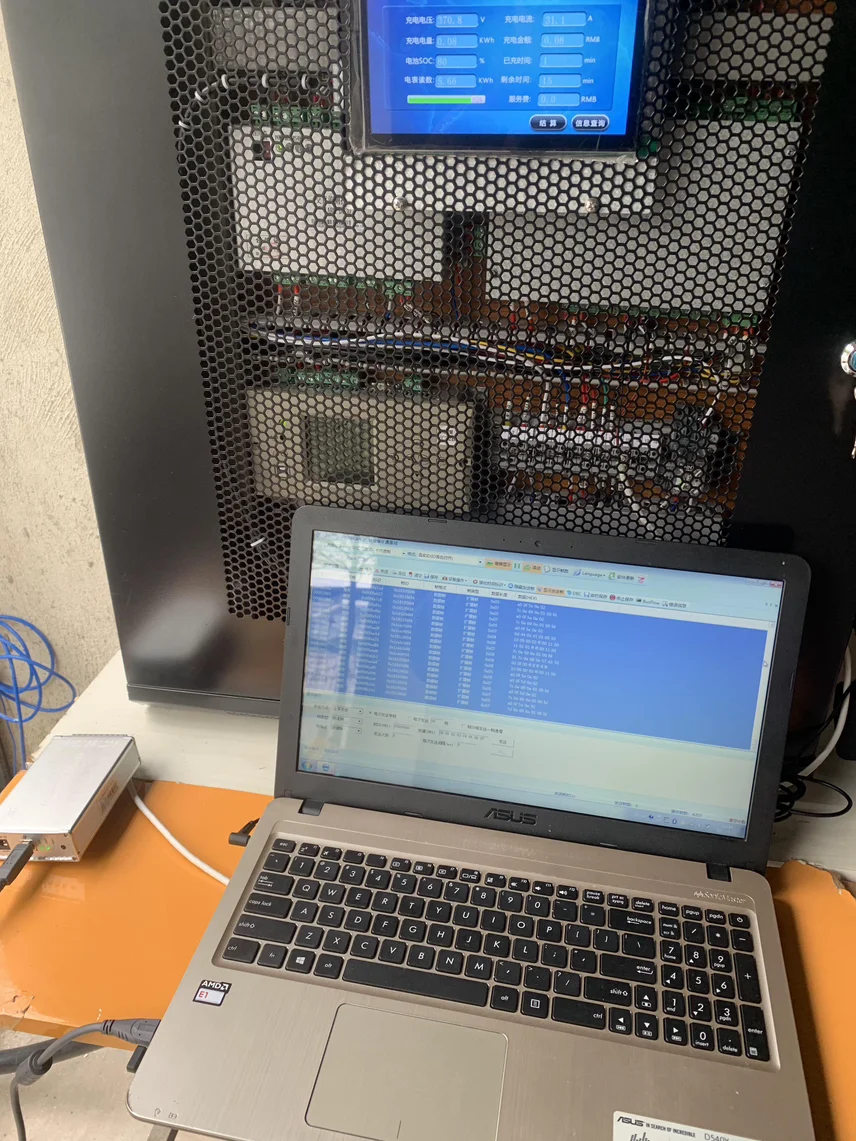

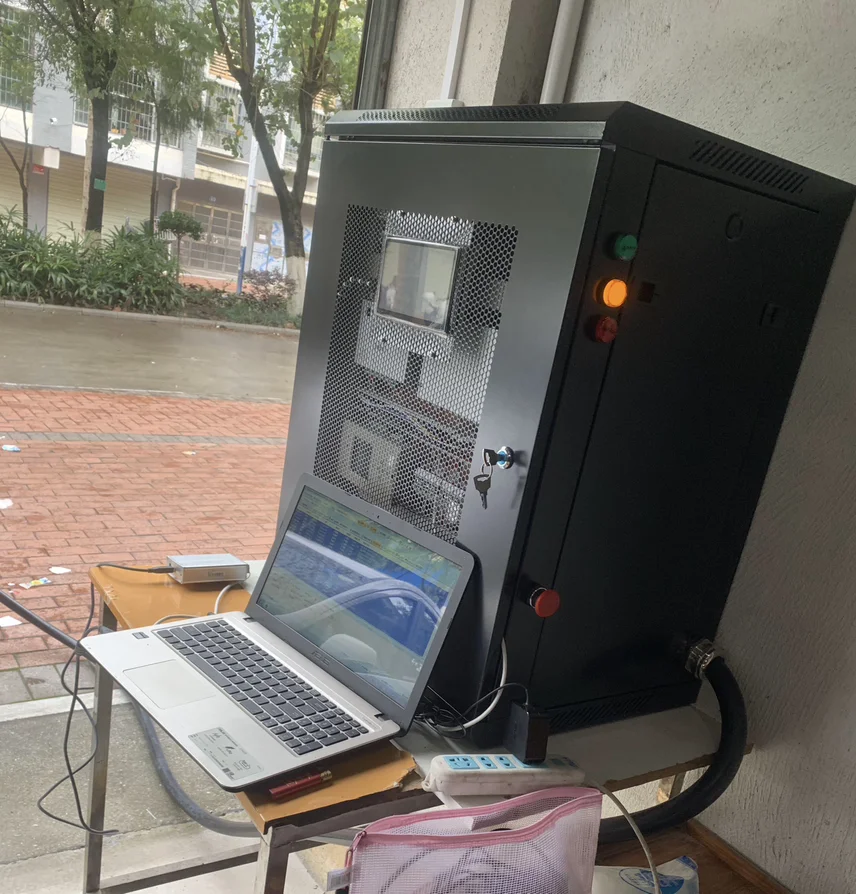

到了充电测试叫来了朋友，😏先用他车辆进行首次充电测试，并截取can报文分析是否正常。

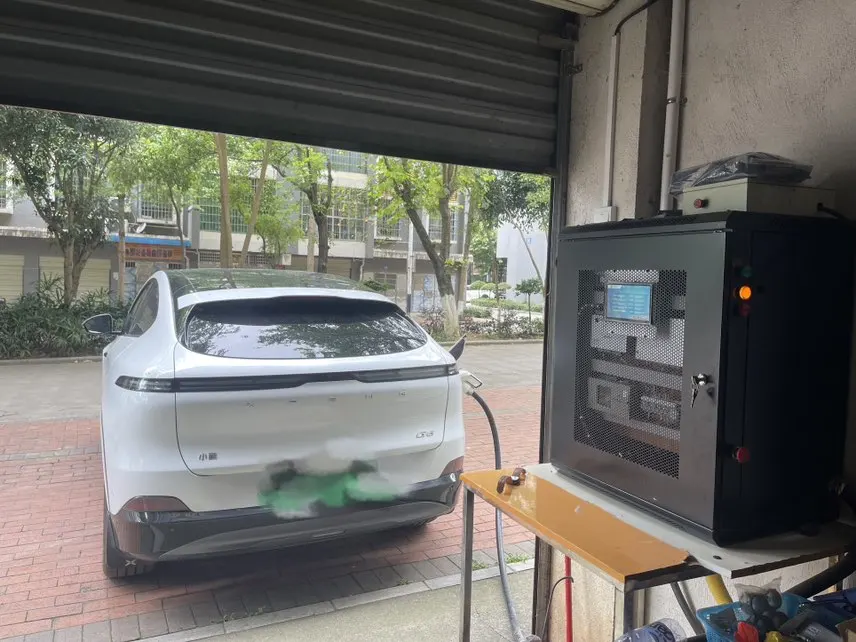

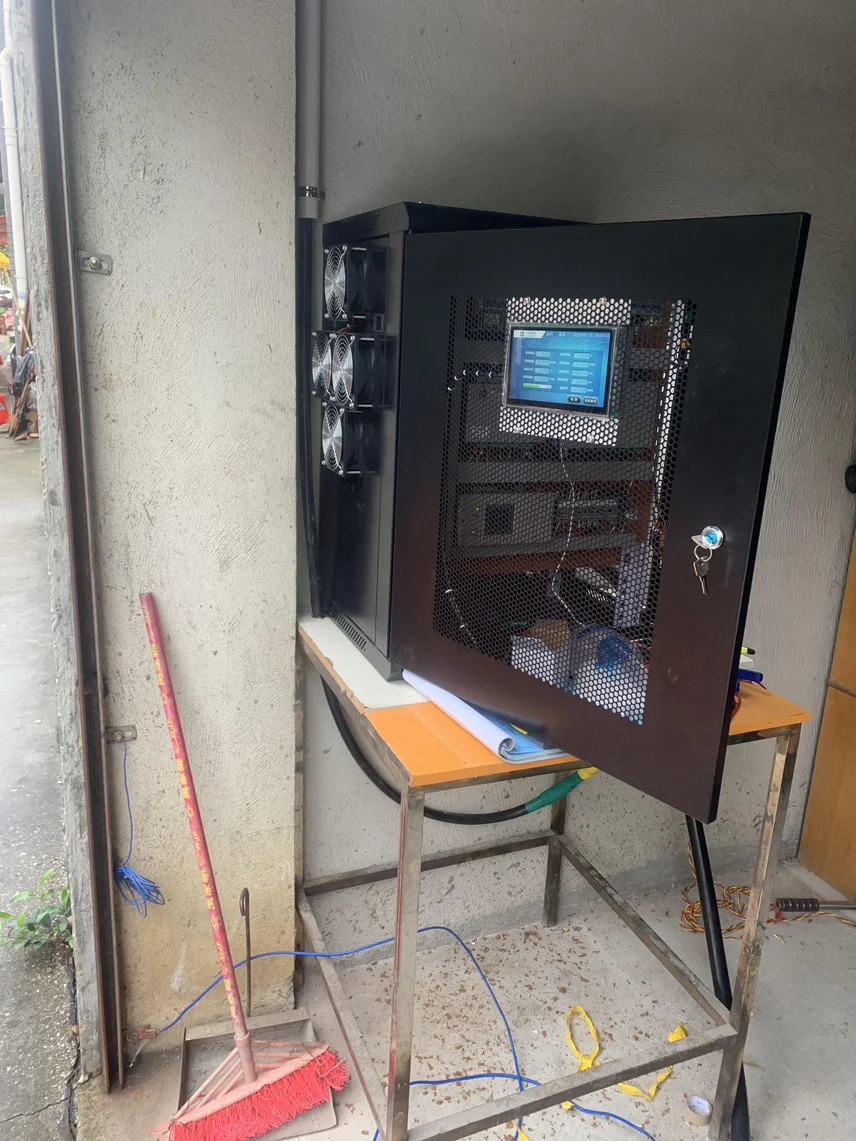

测试一切正常，😎我的G6也有了自己的专属直流桩。主控支持联网平台运营，以后可以把充电枪外置门在共享给周围邻居扫码使用。

费用计算：
电表报装免费，可以自己在南方在线或网上国电app申请报装。
65米电缆+安装辅材+电箱：大约1200元
充电桩元器件+安装辅材费用：大约6500元
合计：大约6700元

充电桩参数
输出功率：40KW
输出电压：200-750vdc
输出电流：80A(非恒功率)
联网通讯协议：云快充、强呈
计量精度：1级

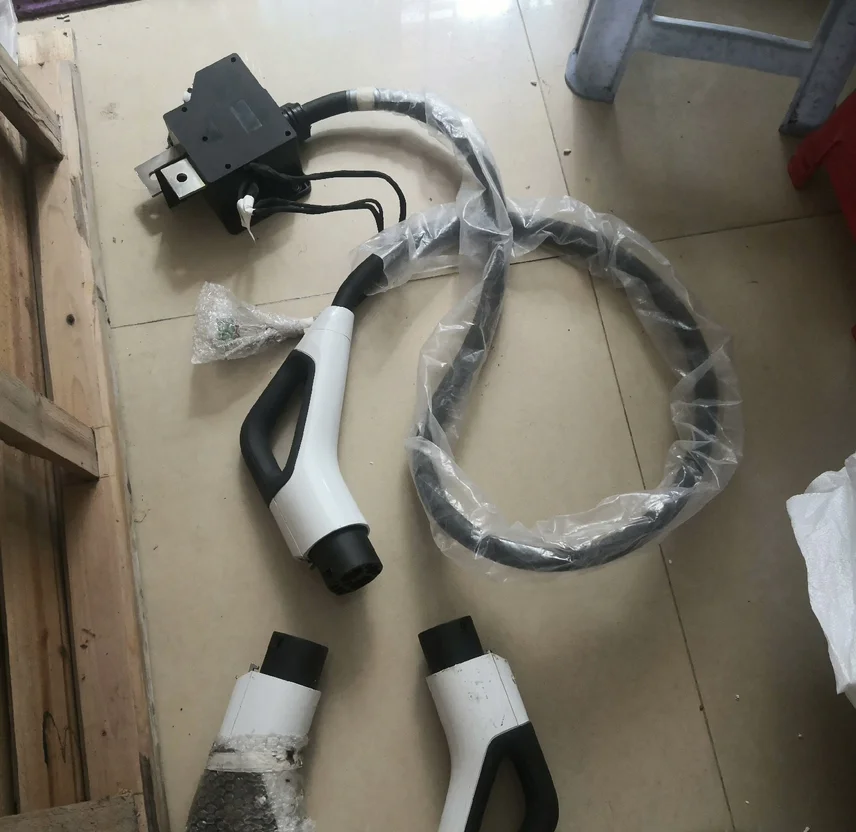

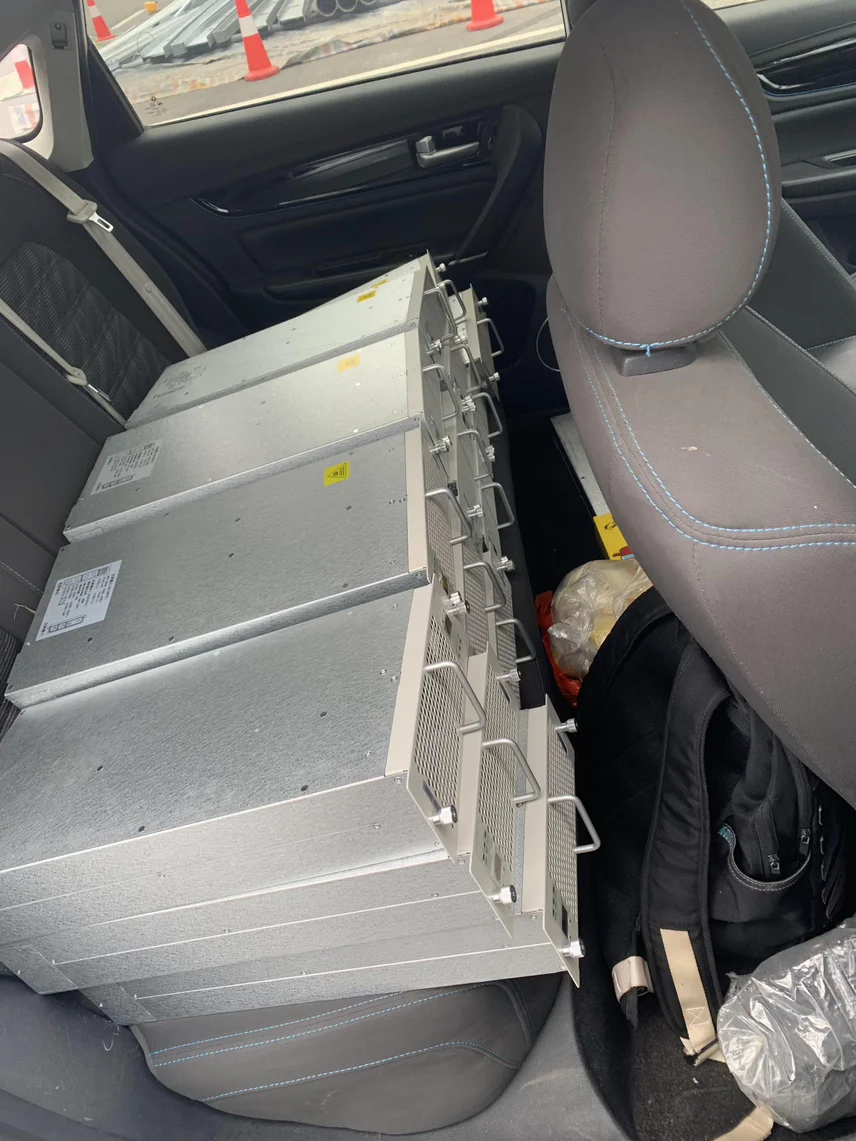

海鲜市场又淘回来一堆充电模块和液冷超充枪😤等以后供电局允许增容电力，高低弄一台属于自己的液冷超充。
